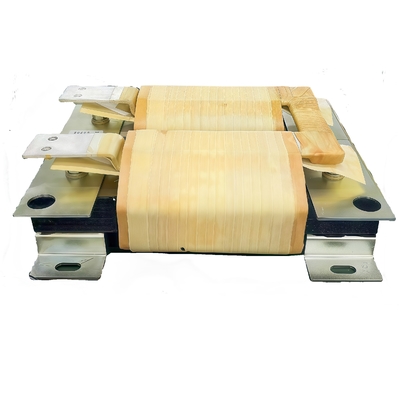

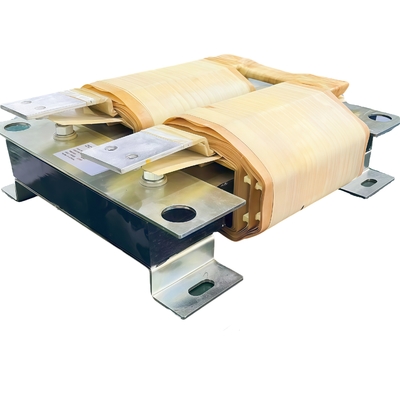

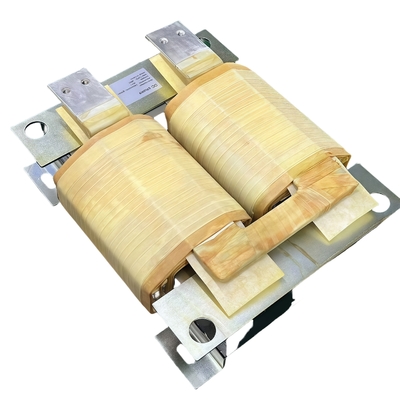

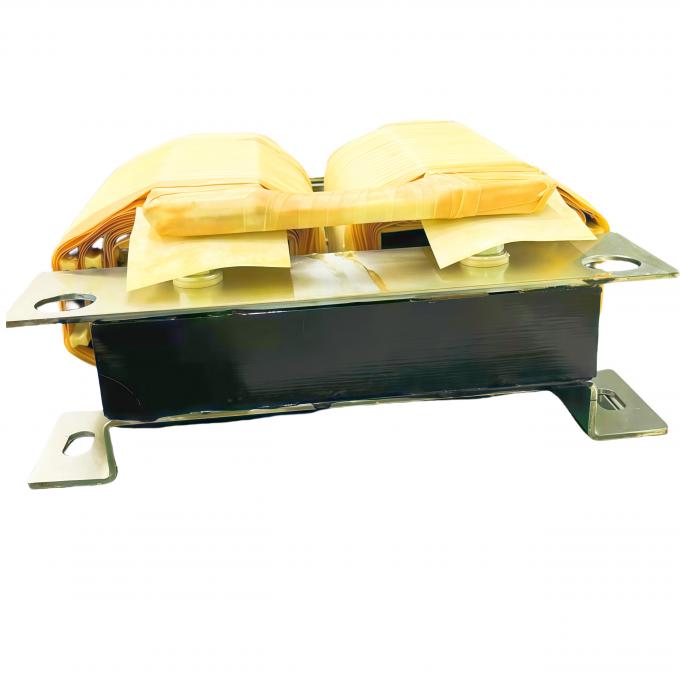

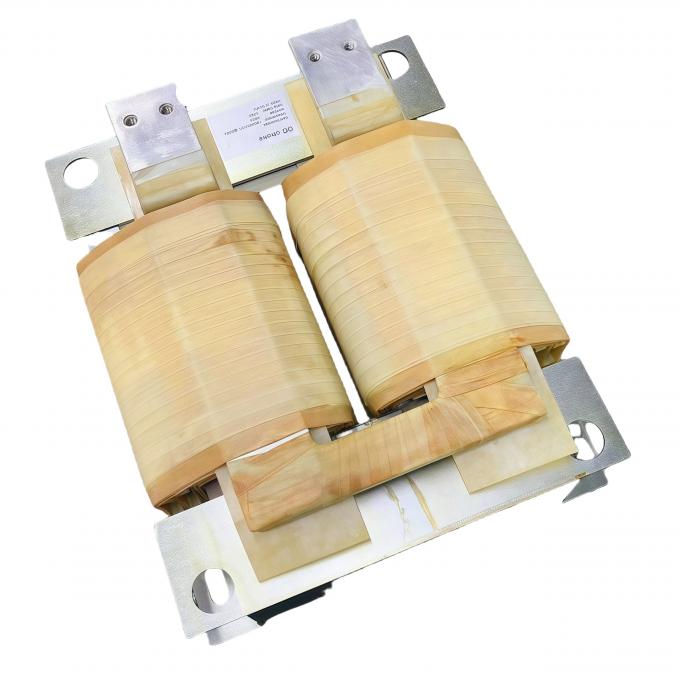

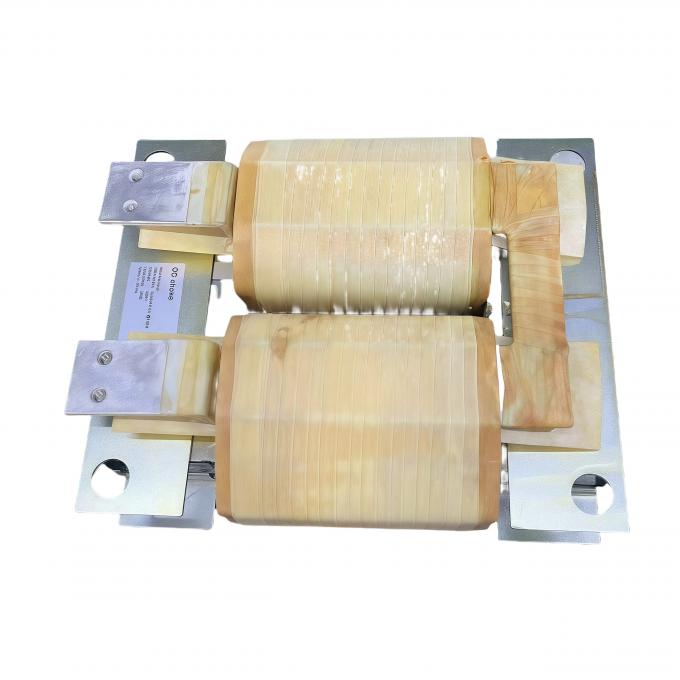

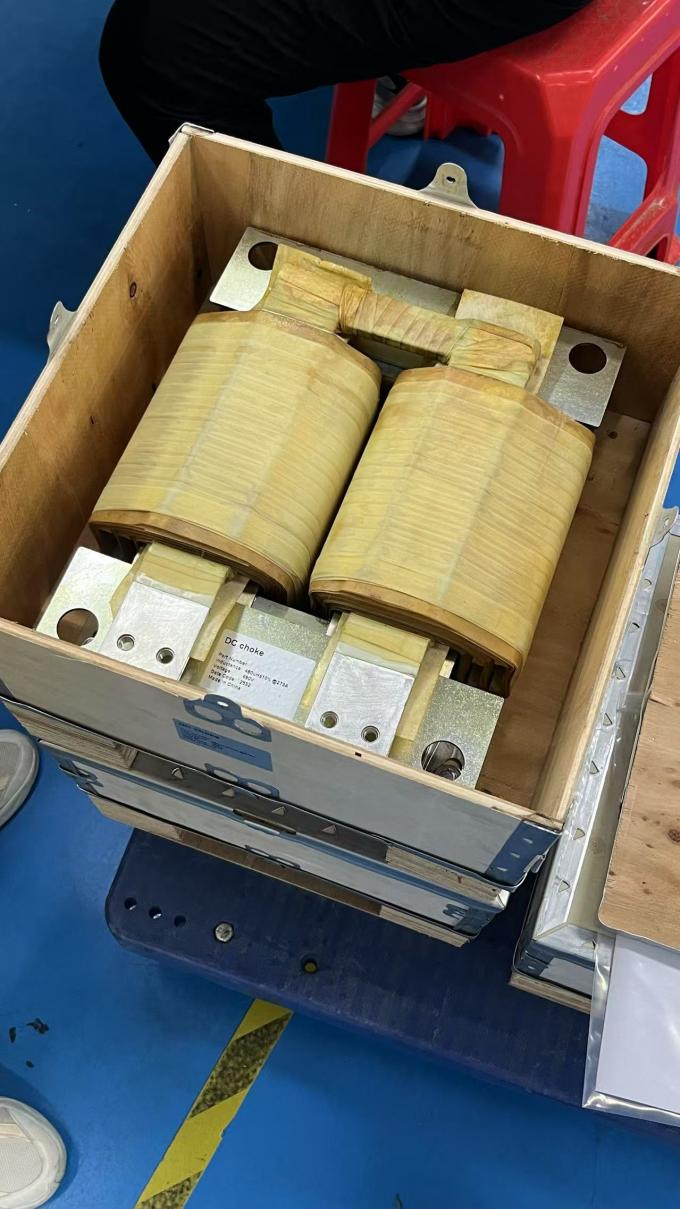

Αλουμινένιο DC Choke 140uH/254uH/480uH 690V Capacitor Variable Speed Drive DC Reactor

1. Περιγραφή Προϊόντος

Αυτό το προσαρμοσμένο DC choke/αντιδραστήρας προσφέρει ευέλικτες επιλογές επαγωγής (140μH, 254μH, 480μH) για εφαρμογές υψηλής τάσης έως 690V, σχεδιασμένο για την εξομάλυνση του ρεύματος DC, τη μείωση του κυματισμού και την προστασία των ηλεκτρονικών ισχύος σε βιομηχανικούς μετατροπείς, συστήματα ανανεώσιμων πηγών ενέργειας και εφαρμογές HVDC. Η στιβαρή κατασκευή του εξασφαλίζει αξιόπιστη απόδοση σε απαιτητικά περιβάλλοντα με υψηλή χωρητικότητα ρεύματος και ελάχιστες απώλειες.

Το DC choke είναι ένα παθητικό ηλεκτρονικό εξάρτημα που χρησιμοποιείται για την καταστολή θορύβου υψηλής συχνότητας ή κυματισμού σε κυκλώματα DC. Το βασικό του χαρακτηριστικό είναι η χρήση επαγωγής για την παρεμπόδιση των αλλαγών ρεύματος. Τα ακόλουθα είναι τα κύρια χαρακτηριστικά του:

1. Καταστολή θορύβου υψηλής συχνότητας
Χαρακτηριστικά φιλτραρίσματος χαμηλής διέλευσης: Το DC Choke έχει εξαιρετικά χαμηλή σύνθετη αντίσταση σε σήματα DC ή χαμηλής συχνότητας (κυρίως από την αντίσταση DC των καλωδίων), αλλά παρουσιάζει υψηλή σύνθετη αντίσταση σε θόρυβο υψηλής συχνότητας (όπως θόρυβος μεταγωγής τροφοδοτικών μεταγωγής, παρεμβολές EMI/RFI), το οποίο μπορεί να φιλτράρει αποτελεσματικά αυτές τις παρεμβολές.

Σε συνδυασμό με πυκνωτές: συχνά σε συνδυασμό με πυκνωτές για τη δημιουργία φίλτρων LC, εξομαλύνοντας περαιτέρω την παροχή ρεύματος DC.

2. Διατήρηση της σταθερότητας DC
Αποτροπή ξαφνικών αλλαγών στο ρεύμα: Χρησιμοποιώντας το χαρακτηριστικό της επαγωγής που «παρεμποδίζει τις αλλαγές ρεύματος», καταστέλλει τις διακυμάνσεις ρεύματος που προκαλούνται από αλλαγές φορτίου ή μεταγωγή τροφοδοσίας και προστατεύει το κύκλωμα από στιγμιαία σοκ.

Μείωση κυματισμού: Σε τροφοδοτικά μεταγωγής (όπως κυκλώματα Buck/Boost), ο κυματισμός ρεύματος στην έξοδο μπορεί να μειωθεί.

3. Χαμηλή αντίσταση DC (DCR)
Υψηλή απόδοση: Κατά τη διάρκεια του σχεδιασμού, είναι απαραίτητο να ελαχιστοποιηθεί η αντίσταση συνεχούς ρεύματος (DCR) της περιέλιξης για τη μείωση της απώλειας ισχύος και της παραγωγής θερμότητας, ειδικά σε εφαρμογές υψηλού ρεύματος όπως κινητήρες και φωτοβολταϊκά inverter.

4. Δυνατότητα ρεύματος κορεσμού
Αντι-μαγνητικός κορεσμός: Είναι απαραίτητο να επιλέξετε ένα μοντέλο με ρεύμα κορεσμού (Isat) υψηλότερο από το ρεύμα λειτουργίας για να αποφύγετε μια ξαφνική πτώση της τιμής της επαγωγής λόγω κορεσμού του μαγνητικού πυρήνα, η οποία μπορεί να προκαλέσει βλάβη. Συνήθως χρησιμοποιούνται μαγνητικοί πυρήνες σκόνης (όπως σίδηρος πυρίτιο αλουμίνιο) ή μαγνητικοί πυρήνες ανοιχτού βρόχου για τη βελτίωση της αντοχής στον κορεσμό.

5. Σενάρια εφαρμογής
Κύκλωμα ισχύος: Φιλτράρισμα εισόδου/εξόδου τροφοδοτικού μεταγωγής, μετατροπέας DC-DC.

Κίνηση κινητήρα: Καταστολή του θορύβου που δημιουργείται από τη μεταγωγή του κινητήρα.

Σύστημα νέας ενέργειας: Φιλτράρισμα διαύλου DC για φωτοβολταϊκά inverter και σταθμούς φόρτισης ηλεκτρικών οχημάτων.

Βιομηχανικός εξοπλισμός: Καταστολή EMI για μηχανές συγκόλλησης και μετατροπείς συχνότητας.

6. Διαφορές από το AC Choke
DC bias: Τα DC chokes πρέπει να αντέχουν το ρεύμα DC στον μαγνητικό πυρήνα και η σταθερότητα της επαγωγής υπό bias θα πρέπει να λαμβάνεται υπόψη στο σχεδιασμό. Και τα AC chokes (όπως οι επαγωγείς AC) χειρίζονται μόνο εναλλασσόμενο ρεύμα.

Χωρίς απώλεια ρευμάτων Foucault: Ο μαγνητικός πυρήνας δεν έχει εναλλασσόμενο μαγνητικό πεδίο υπό DC, επομένως δεν υπάρχει απώλεια ρευμάτων Foucault (αλλά θα πρέπει να δοθεί προσοχή στον κορεσμό που προκαλείται από DC bias).

7. Βασικές παράμετροι για την επιλογή
Τιμή επαγωγής (L): Επιλέξτε με βάση τη συχνότητα θορύβου και τις απαιτήσεις φιλτραρίσματος.

Ονομαστικό ρεύμα: συμπεριλαμβανομένου του ρεύματος εργασίας DC και του ρεύματος κορεσμού.

DCR: Επηρεάζει την κατανάλωση ενέργειας και την αύξηση της θερμοκρασίας.

Χαρακτηριστικά θερμοκρασίας: Εάν η τιμή της επαγωγής είναι σταθερή σε υψηλές θερμοκρασίες.

Συνοψίζοντας
Το DC Choke επιτυγχάνει σταθερότητα DC και καταστολή θορύβου μέσω των επαγωγικών του χαρακτηριστικών και η απόδοσή του εξαρτάται από το υλικό του μαγνητικού πυρήνα, το σχεδιασμό περιέλιξης και τις συνθήκες λειτουργίας. Σε εφαρμογές υψηλής απόδοσης ή υψηλής ισχύος, είναι απαραίτητο να εξισορροπηθεί η τιμή της επαγωγής, το ρεύμα κορεσμού και το DCR.
