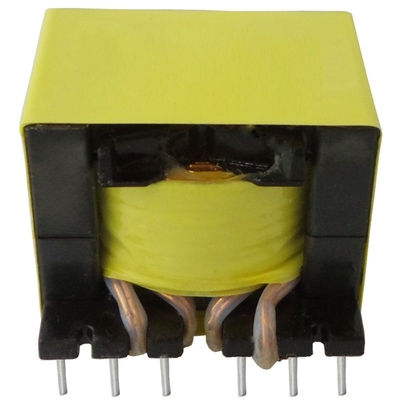

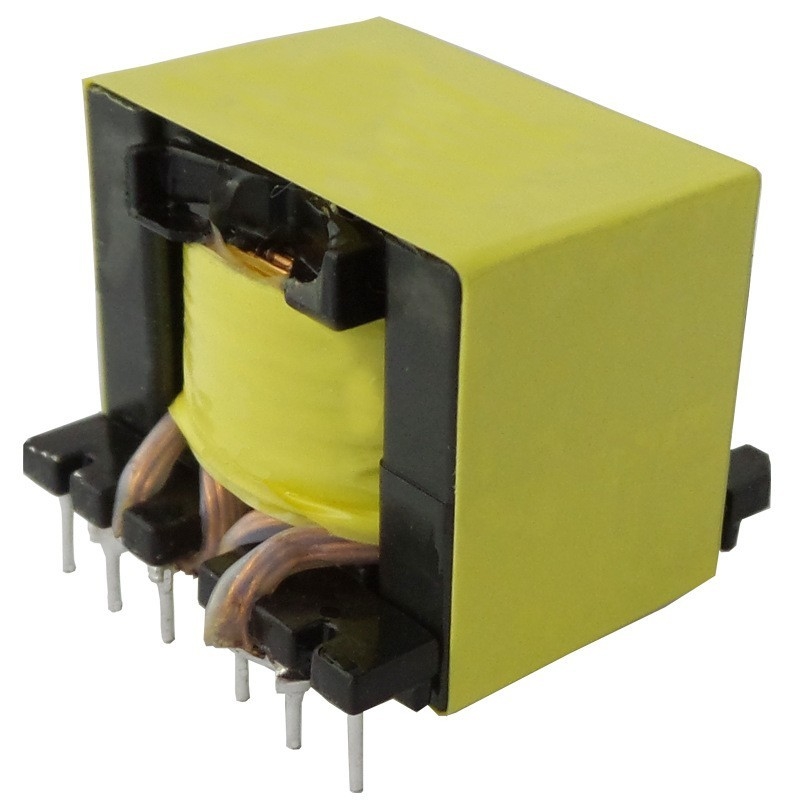

PQ3225 Οριζόντιος ευθείας πρίζας μετασχηματιστής υψηλής συχνότητας υψηλής τάσης 6+6

1Περιγραφή του προϊόντος

Ο μετασχηματιστής υψηλής συχνότητας άμεσης εισαγωγής PQ3225 είναι ένα ηλεκτρονικό στοιχείο υψηλών επιδόσεων..Μπορεί να χειριστεί ισχύ εξόδου από 10W έως 1000W και να λειτουργεί σταθερά σε εύρος θερμοκρασίας από -40 ° C έως + 180 ° C. Μικρή απώλεια, χαμηλή αύξηση θερμοκρασίας και εξαιρετική απόδοση κατά των παρεμβολών.Αυτός ο μετασχηματιστής είναι εύκολο να τυλίξει γύρω λόγω του κυκλικού πυλώνα του κέντρουΧρησιμοποιείται ευρέως σε διάφορους τομείς, όπως διακόπτες τροφοδοσίας, φορτιστές ηλεκτρικών οχημάτων, μετατροπείς DC-DC και τροφοδοσίες επικοινωνίας.

2.Τα χαρακτηριστικά

Ο μετασχηματιστής υψηλής συχνότητας άμεσης εισαγωγής PQ3225 αποτελείται κυρίως από τα ακόλουθα δομικά στοιχεία:
1Κέντρο: Γενικά χρησιμοποιούνται πυρήνες φερριτίου που έχουν σχεδιαστεί για να ανταποκριθούν στις απαιτήσεις των νέων πηγών ρεύματος.που μπορεί να ανταποκρίνεται στις απαιτήσεις μείωσης των απωλειών χαλκού και σιδήρου σε υψηλές συχνότητες και να ανταποκρίνεται στις ανάγκες αύξησης της θερμοκρασίας των ενεργειακών πηγών μετάδοσης.

2. Στρογγυλοποίηση
- Πρωτογενής επικάλυψη: Είναι επικάλυψη που εισάγει ηλεκτρική ενέργεια και παράγει μαγνητικό πεδίο μέσω εναλλασσόμενου ρεύματος.

- Δευτερογενής περιτύλιξη: σε συνδυασμό με την πρωτογενή περιτύλιξη, παράγει επαγωγική ηλεκτροκινητική δύναμη υπό την δράση ενός μαγνητικού πεδίου και παράγει ηλεκτρική ενέργεια.οι πρωτογενείς και δευτερεύουσες επικάλυψεις περιστρέφονται σε διαφορετικές κολώνες επικάλυψης του σιδερένιου πυρήναΓια παράδειγμα, το PQ3225 μπορεί να έχει πρωταρχικές και δευτερεύουσες κολώνες τυλιγμού, με σημεία τυλιγμού στις κολώνες τυλιγμού για εύκολο τυλιγμό του κυλίνδρου.

- Φόρμα τυλίγματος: Γενικά σε μορφή τριών τυλίγματων, εκτός από την πρωτογενή τυλίγματο και τη δευτερεύουσα τυλίγματο, μπορεί επίσης να υπάρχουν βοηθητικές τυλίγματες κλπ., που χρησιμοποιούνται για την επίτευξη ορισμένων ειδικών λειτουργιών,όπως η παροχή σημάτων ανάδρασης, που τροφοδοτεί με ενέργεια άλλα κυκλώματα κλπ.

3Σκελετός: παρέχει υποστήριξη και στερέωση για την επικάλυψη, συνήθως σε κάθετη δομή.Υπάρχουν τερματικά μολύβδου στον σκελετό για εύκολη σύνδεση με εξωτερικά κυκλώματα., καθιστώντας την εγκατάσταση του προϊόντος πιο αξιόπιστη.

4. Πιν: Μεταλλική πιν που συνδέει τα καλώδια της επικάλυψης με το εξωτερικό κύκλωμα, συνήθως πολλαπλών αριθμών,που χρησιμοποιείται για την επίτευξη ηλεκτρικής σύνδεσης μεταξύ του μετασχηματιστή και άλλων συστατικών του κυκλώματος, που μεταδίδει την ηλεκτρική ενέργεια των πρωτογενών και δευτερογενών τυλιγμών στο αντίστοιχο κύκλωμα.

5. στρώμα μόνωσης
-- Απομόνωση περιστροφής: Insulation materials such as insulation tape or insulation paint are usually wrapped around the coils of the winding to avoid short circuits between the coils and ensure that the current flows along the designed pathΓια παράδειγμα, μια σπείρα περιστρέφεται στο εξωτερικό τοίχωμα της γραμμής περιστροφής και μια δεύτερη μονωτική ταινία μπορεί να τοποθετηθεί στο εξωτερικό τοίχωμα της σπείρας μακριά από την γραμμή περιστροφής.

- Απομόνωση μεταξύ πυρήνα σιδήρου και περιτύλιξης: Θα υπάρχουν επίσης υλικά απομόνωσης μεταξύ πυρήνα σιδήρου και περιτύλιξης για να αποφευχθούν ηλεκτρικά βραχυκυκλώματα μεταξύ τους,που θα επηρεάσει την κανονική λειτουργία του μετασχηματιστή.

- Συνολική μόνωση: Μερικοί μπορούν επίσης να εγκαταστήσουν μόνωση ή επικάλυψη στο εξωτερικό του μετασχηματιστή για να παρέχουν προστασία και μόνωση, βελτιώνοντας την ασφάλεια κατά τη χρήση.

3Πλεονέκτημα.
