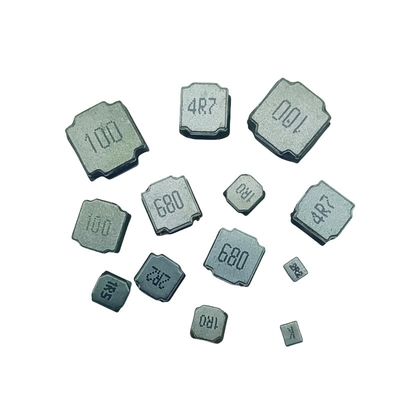

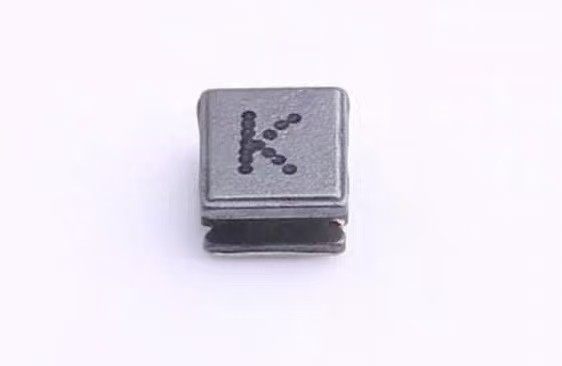

Μαγνητικός κόλλας σύρματος τραυματικό τσιπ SMD επαγωγός μαγνητικός σφραγιστής επαγωγός ισχύος

1Περιγραφή του προϊόντος

Ο επαγωγός SMD Wire Wound Chip είναι ένα συστατικό επαγωγού επιφάνειας που κατασκευάζεται με διαδικασία περιτύλιξης σύρματος, που συνήθως αποτελείται από μαγνητικό πυρήνα και σπείρες που τυλίγονται στον πυρήνα.Κατασκευάζεται σε κεραμικό ή άλλο μονωτικό υπόστρωμα με την περιστροφή μεταλλικών καλωδίων σε κυλίνδρους με συγκεκριμένο αριθμό στροφών και σχήμα μέσω τεχνολογίας wirewound ακριβείαςΤο σχήμα αυτού του επαγωγού είναι γενικά ορθογώνιο ή κυλινδρικό,με διαφορετικές διαστάσεις, με συγκολλητέα ηλεκτρόδια και στα δύο άκρα,η οποία είναι βολική για επιφανειακή τοποθέτηση σε κυκλώματα όπως οι κυκλώσεις εκτυπωμένων κυκλωμάτων (PCB) και παίζει σημαντικό ρόλο σε διάφορα ηλεκτρονικά κυκλώματα για την αποθήκευση ενέργειας, φιλτράρισμα, πνιγμός και μετατροπή τάσης.

• Διαθέσιμα χαρακτηριστικά κορεσμού ρεύματος: 0,22 A έως 11 A
• Αντίσταση συνεχούς ρεύματος (μέγιστη): 0,0078 Ω έως 4,8 Ω
• Δομή τερματικού: επικάλυψη
• Τύπος ρητίνης: πρότυπο

2Χαρακτηριστικά

1. υιοθετείται η δομή της μαγνητικής επικάλυψης κόλλας, η οποία μειώνει σημαντικά τον ήχο του βουητού·

2Το ηλεκτρόδιο είναι απευθείας μεταλλωμένο στον πυρήνα του φερριτίου, ο οποίος έχει ισχυρή αντίδραση στην πτώση και είναι ανθεκτικός.

3. Κλειστή σχεδίαση δομής μαγνητικού κυκλώματος, λιγότερη μαγνητική διαρροή, ισχυρή ικανότητα αντι-EMI.

4. Υπό τις ίδιες συνθήκες μεγέθους, το ονομαστικό ρεύμα είναι 30% υψηλότερο από αυτό των παραδοσιακών επαγωγών ισχύος.

5. Μικρό μέγεθος, χαμηλό προφίλ, εξοικονόμηση χώρου και εξοικονόμηση ενέργειας

6Το εύρος των εφαρμογών των προϊόντων: φωτισμός LED, κινητά τηλέφωνα πολλαπλών λειτουργιών, τηλεόραση επίπεδης οθόνης, Blu-ray DVD, set-top boxes, φορητοί υπολογιστές, υπολογιστές επιφάνειας εργασίας, διακομιστές, κάρτες γραφικών, φορητές συσκευές,προσωπικά συστήματα πλοήγησης, εξοπλισμός πολυμέσων·

7Το εύρος θερμοκρασίας λειτουργίας του προϊόντος: -25 βαθμοί Κελσίου --- +120 βαθμοί Κελσίου.
