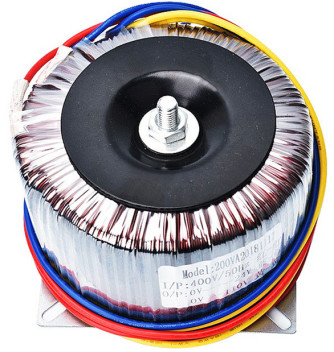

Μετασχηματιστής 240v AC προς 48v Μετασχηματιστής 10 ενισχυτής 24 0 24

Δυναμικότητα προϊόντος:

Ο πυρήνας του τοροειδούς μετασχηματιστή είναι ένας μετασχηματιστής κατασκευασμένος από υψηλής ποιότητας κρύο κυλίνδρους φύλλα χάλυβα πυριτίου.και η κατεύθυνση των γραμμών του μαγνητικού πεδίου που παράγονται από την περιστροφή σχεδόν εντελώς συμπίπτει με το μαγνητικό κύκλωμα του σιδερένιου πυρήναΣε σύγκριση με τον στρωμένο τύπο, η ενέργεια διέγερσης και η απώλεια πυρήνα σιδήρου θα μειωθούν κατά 25%.

Εσωτερική σύνθεση

Ο σιδερένιος πυρήνας του τοροειδούς μετασχηματιστή είναι κατασκευασμένος από υψηλής ποιότητας ψυχρά κυλούμενα φύλλα από σιλικόνιο (το πάχος του φύλλου είναι γενικά κάτω από 0,35 mm), τα οποία κυλούνται απρόσκοπτα,που καθιστά την απόδοση του πυρήνα του καλύτερη από τον παραδοσιακό στρωμένο πυρήναΗ τροχιά του τροειδούς μετασχηματιστή είναι ομοιόμορφα τυλιγμένη στον σιδηρούν πυρήνα.και η κατεύθυνση των γραμμών του μαγνητικού πεδίου που παράγονται από την περιστροφή σχεδόν εντελώς συμπίπτει με το μαγνητικό κύκλωμα του σιδερένιου πυρήναΣε σύγκριση με τον στρωμένο τύπο, η ενέργεια διέγερσης και η απώλεια πυρήνα σιδήρου θα μειωθούν κατά 25%.ο τοροειδής πυρήνας έχει συνεχές μαγνητικό κύκλωμαΤο κύριο μειονέκτημα των μετασχηματιστών είναι ότι οι μετασχηματιστές με πυρήνα από στρώμα σιδήρου έχουν ένα κενό αέρα μεταξύ των φύλλων EI.Ο στροειδής πυρήνας δεν έχει κενό αέρα, και ο ηλεκτρικός θόρυβος είναι πολύ μικρότερος από εκείνον των μετασχηματιστών σιδηροπυρηνικών πυρήνων τύπου EI και τύπου C.Η χρήση της τεχνολογίας εμποτισμού με κενό μπορεί να κάνει τον πυρήνα του σιδήρου σε ένα στερεό σύνολο χωρίς παραμόρφωση κατά τη διάρκεια της επικάλυψης και της επεξεργασίας· επειδή ο σιδηροειδής πυρήνας είναι πολύ ισχυρός, οι δονήσεις και ο ήχος μειώνονται.

Υπάρχουν πολλές μέθοδοι στερέωσης για ταροειδείς μετασχηματιστές, η πιο κοινά χρησιμοποιούμενη μέθοδος είναι να χρησιμοποιηθεί η κεντρική τρύπα του τροειδούς μετασχηματιστή για τη στερέωση.Πρέπει να σημειωθεί ότι τα στοιχεία στερέωσης όπως οι βίδες δεν πρέπει να γείτουν την άνω πλάκα πίεσης του μετασχηματιστή και την κάτω πλάκα ταυτόχρονα, ώστε να αποφεύγεται η δημιουργία δακτυλίου βραχυκυκλώματος.

Χαρακτηριστικό:

1Ο πυρήνας σιδήρου υψηλής απόδοσης δεν έχει κενό αέρα και ο συντελεστής στοιβάσματος μπορεί να φθάσει το 95%.

2. Λιγότερος θόρυβος δονήσεων. Ο πυρήνας σιδήρου δεν έχει κενό αέρα, το οποίο μπορεί να μειώσει τον θόρυβο της επακόλουθης δονήσεων του πυρήνα σιδήρου.που μειώνει αποτελεσματικά τον ήχο "φουσκώματος" που προκαλείται από τη μαγνητοστρίκωση.

3. χαμηλή θερμοκρασία λειτουργίας Επειδή η απώλεια σιδήρου μπορεί να φτάσει τα 1,1 W/kg, η απώλεια σιδήρου είναι πολύ μικρή, η αύξηση της θερμοκρασίας του πυρήνα σιδήρου είναι χαμηλή,και η επικάλυψη έχει καλή απώλεια θερμότητας στον πυρήνα σιδήρου με χαμηλότερη θερμοκρασία, έτσι η αύξηση της θερμοκρασίας του μετασχηματιστή είναι χαμηλή.

4. Εύκολη εγκατάσταση Ο στροειδής μετασχηματιστής έχει μόνο μία βίδα στο κέντρο, η οποία είναι ιδιαίτερα εύκολη για γρήγορη εγκατάσταση και αποσυναρμολόγηση σε ηλεκτρονικό εξοπλισμό.

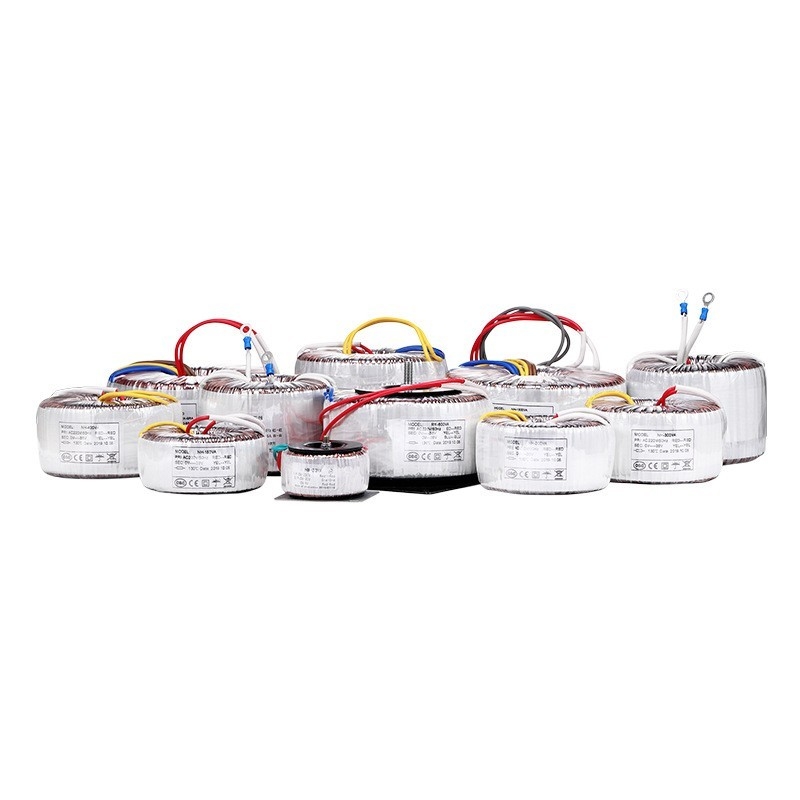

Κατανομή:

1Τυπικά προϊόντα μετασχηματιστή ισχύος:

Η χωρητικότητα της σειράς είναι 8 ~ 1500VA, με μικρό ρυθμό ρύθμισης τάσης, και η αύξηση της θερμοκρασίας με πλήρες φορτίο είναι μόνο 40 °C, επιτρέποντας βραχυπρόθεσμη λειτουργία υπερφόρτωσης,που είναι κατάλληλο για εφαρμογές με υψηλές απαιτήσειςΟι πρωτογενείς και δευτερεύουσες επικάλυψεις απομονώνονται με φιλμ πολυεστέρα κατηγορίας Β (130°C),και απαιτούνται τουλάχιστον τρία στρώματα μονωτικής ταινίας για να αντέξουν τη δοκιμή τάσης AC 4000V για 1 λεπτό.

2Οικονομικά προϊόντα μετασχηματιστή ισχύος

Η χωρητικότητα της σειράς είναι 501500VA. Με βάση την εξασφάλιση της απόδοσης, προσπαθούμε να μειώσουμε το κόστος. Είναι κατάλληλο για συνεχή λειτουργία χωρίς υπερφόρτωση.Η αύξηση της θερμοκρασίας λειτουργίας είναι 60°C, και η ποιότητα του υλικού μόνωσης είναι A (105°C).

3Προϊόντα μετασχηματιστών απομόνωσης

Ο μετασχηματιστής απομόνωσης επικεντρώνεται στις απομονωτικές του επιδόσεις.Το πρωτογενές και το δευτερογενές περιβάλλονται με τουλάχιστον 4 στρώματα απομονωτικής ταινίας από πολυεστέρα κλάσης ΒΗ μέγιστη αύξηση της θερμοκρασίας του μετασχηματιστή είναι χαμηλότερη από 45°C.

4Ιατρικοί μετασχηματιστές απομόνωσης

Εκτός από τις ανωτέρω απαιτήσεις, ο μετασχηματιστής απομόνωσης για ιατρική χρήση πρέπει επίσης να πληροί το πρότυπο UL544, δηλαδή:οι πρωτογενείς και δευτερεύουσες τυλίξεις πρέπει να έχουν θερμική προστασία, και η απόσταση μεταξύ της επικάλυψης και της χαλκού θωράκισης πρέπει να είναι μεγαλύτερη από 13 mm.

Εφαρμογή:

1Οπτικοακουστικό εξοπλισμό

Μεταξύ των προϊόντων του τοροειδούς μετασχηματιστή αυτού του εργοστασίου, υπάρχουν πρώτα και κύρια προϊόντα που είναι γνωστά σε εξοπλισμό ήχου.Όπως προϊόντα υψηλών επιδόσεων που μπορούν να χρησιμοποιηθούν ως μετασχηματιστές ισχύος σε ενισχυτές υψηλής ισχύος hi-fi κλάσης 3 και μετασχηματιστές ισχύος για εξοπλισμό ήχου μεσαίας και μικρής ισχύοςΟι υψηλής ποιότητας τοροειδείς μετασχηματιστές μπορούν να χρησιμοποιηθούν για ενεργειακές κυκλίες από 6VA έως 1000VA.

2Ηλεκτρικό έλεγχο

Μετασχηματιστή υψηλής ακρίβειας, υψηλής σταθερότητας, κατασκευασμένο με τοροειδή μετασχηματιστή.Νέα μαγνητικά υλικά υψηλών επιδόσεων, όπως μαλακά μαγνητικά υλικά από μονόπλευρο κράμα, αμορφικά υλικά ή νανοκρυσταλλικά κράματα μπορούν να χρησιμοποιηθούν ως μαγνητικοί πυρήνες, με ακριβή έξυπνα όργανα και ειδικές μεθόδους δοκιμών.Μπορεί να εξασφαλίσει ακριβείς παραμέτρους μετασχηματιστή και εντελώς συνεπή απόδοση.

3Ιατρικός εξοπλισμός

Τροειδείς μετασχηματιστές ειδικά σχεδιασμένοι και κατασκευασμένοι για ιατρικό εξοπλισμό.Επίσης, ενισχύει ειδικά την ηλεκτρική αντοχή και βελτιώνει την ανθεκτική σε υγρασία θερμική απόδοσηΓια να εξασφαλιστεί η αξιοπιστία, απαιτείται επίσης η προσθήκη θερμικής ασφάλειας στο εσωτερικό του μετασχηματιστή.

4- Εφαρμογή σε άλλους τομείς

Οι τροειδείς μετασχηματιστές μπορούν επίσης να χρησιμοποιηθούν σε μετατροπείς ισχύος διαφόρων μεγεθών, όπως συστήματα παραγωγής ηλιακής και αιολικής ενέργειας.Αυτός ο υψηλής απόδοσης στροειδής μετασχηματιστής με χαμηλή απώλεια πυρήνα σιδήρου μπορεί να βελτιώσει σημαντικά τη συνολική απόδοση της τροφοδοσίας ισχύος του μετατροπέα.

Πλεονεκτήματα των Τροειδών Μετασχηματιστών:

1. Υψηλή ηλεκτρική απόδοση

Ο πυρήνας δεν έχει κενό αέρα, ο συντελεστής στοίβωσης μπορεί να είναι τόσο υψηλός όσο 95% ή περισσότερο, η μαγνητική διαπερατότητα του πυρήνα μπορεί να είναι 1,5 ~ 1,8T (ο στρωμένος πυρήνας μπορεί να είναι μόνο 1,2 ~ 1,4T),Η ηλεκτρική απόδοση είναι 95% ή μεγαλύτερη, και το ρεύμα χωρίς φορτίο είναι μόνο το στρωμένο είδος.

2Μικρό μέγεθος και ελαφρύ βάρος

Το βάρος του στροειδούς μετασχηματιστή μπορεί να μειωθεί κατά το ήμισυ σε σύγκριση με τον στρωμένο μετασχηματιστή.ο τροειδής μετασχηματιστής μπορεί εύκολα να αλλάξει την αναλογία του μήκους, το πλάτος και το ύψος του σιδερένιου πυρήνα και μπορεί να σχεδιαστεί ώστε να ανταποκρίνεται στις απαιτούμενες εξωτερικές διαστάσεις·

3Λιγότερη μαγνητική παρεμβολή

Ο πυρήνας του τοροειδούς μετασχηματιστή δεν έχει κενό αέρα και οι τυλίξεις είναι ομοιόμορφα τυλιγμένες στον τοροειδή πυρήνα.Μπορεί να χρησιμοποιηθεί σε ηλεκτρονικό εξοπλισμό υψηλής ευαισθησίας χωρίς πρόσθετη προστασία, όπως εφαρμογές σε ενισχυτές χαμηλού επιπέδου και ιατρικό εξοπλισμό·

4Λιγότερη δόνηση και θόρυβος

Ο πυρήνας σιδήρου δεν έχει κενό αέρα, το οποίο μπορεί να μειώσει τον πυρήνα σιδήρου.

ΠΑΡΑΜΕΡΑΤΕΡΕΣ ΣΥΜΠΟΣ :

Ηλεκτρικά χαρακτηριστικά:
