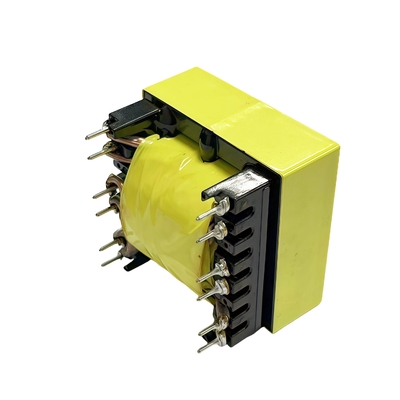

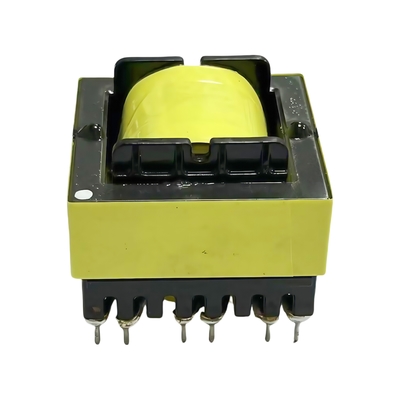

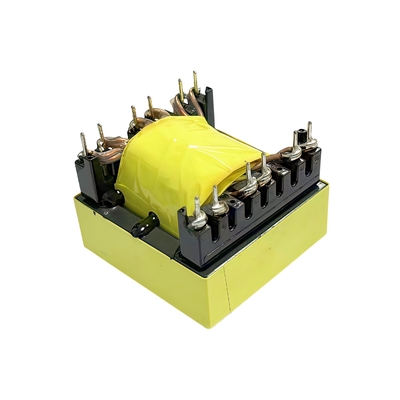

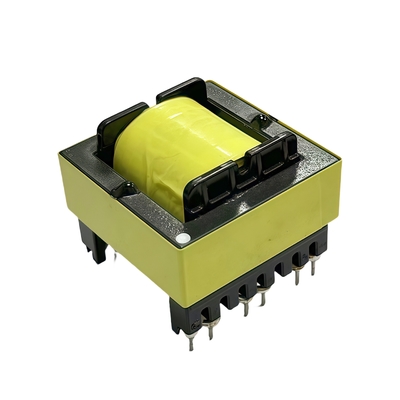

EC42 Μαγνητικός μετασχηματιστής ηλεκτρικής ενέργειας Μετασχηματιστής υψηλής συχνότητας πυρήνα φεριτίνης

1Περιγραφή του προϊόντος

Ο EC42 μαγνητικός μετασχηματιστής ηλεκτρικής ενέργειας με πυρήνα φερρίτη είναι σχεδιασμένος για εφαρμογές υψηλής συχνότητας από 100kHz έως 1MHz,παρέχοντας εξαιρετική απόδοση έως 96% σε συμπαγή συστήματα μετατροπής ισχύοςΟ πυρήνας του EC42 από φερρίτη (υλικό PC40/PC95) ελαχιστοποιεί τις απώλειες πυρήνα σε αυξημένες συχνότητες, ενώ η επίπεδη δομή περιστροφής μειώνει την επίδραση του δέρματος και τις απώλειες εγγύτητας.διασφάλιση βέλτιστης απόδοσης στο SMPSΜε ισχύ 100-1000W και τάση απομόνωσης 3000VAC, πληροί τα πρότυπα ασφάλειας για βιομηχανικές και αυτοκινητοβιομηχανικές εφαρμογές.Η χαμηλή σχεδίαση του μετασχηματιστή και τα χαρακτηριστικά διαχείρισης της θερμότητας επιτρέπουν λειτουργία από -40°C έως +125°C, καθιστώντας το ιδανικό για περιβάλλοντα υψηλής αξιοπιστίας με περιορισμένο χώρο, όπως οι μονάδες φόρτισης ηλεκτρικών οχημάτων και οι πηγές ενέργειας τηλεπικοινωνιών.Αυτός ο μετασχηματιστής συνδυάζει προηγμένα μαγνητικά υλικά με ακριβή μηχανική για να παρέχει αξιόπιστη, αποτελεσματική μετατροπή ισχύος σε εφαρμογές υψηλής συχνότητας.

1.Επιχείρηση υψηλής συχνότητας

Βελτιστοποιημένο για συχνότητες εναλλαγής 100kHz-1MHz, ιδανικό για σύγχρονα σχέδια SMPS.

2.Φεριτικό υλικό πυρήνα

Χρησιμοποιεί φερρίτη PC40/PC95 για χαμηλές απώλειες πυρήνα και υψηλή μαγνητική διαπερατότητα σε αυξημένες συχνότητες.

3Υψηλή αποδοτικότητα

Επιτυγχάνεται απόδοση μετατροπής ≥96%, μειώνοντας τις απαιτήσεις ενεργειακής σπατάλης και θερμικής διαχείρισης.

4.Σχεδιασμός συμπαγής

Το μέγεθος του πυρήνα EC42 επιτρέπει μικρότερο αποτύπωμα σε σύγκριση με τους παραδοσιακούς μετασχηματιστές χαμηλής συχνότητας.

5.Μικρή ρύπανση διαρροής

Τα περιτυλίγματα με ακριβή έλξη ελαχιστοποιούν την επαγωγικότητα διαρροής (< 1% της πρωτογενούς επαγωγικότητας), βελτιώνοντας τις επιδόσεις EMI.

6.Υψηλή πυκνότητα ισχύος

Διαχειρίζεται 100-1000W σε ένα συμπαγές συντελεστή μορφής, κατάλληλο για εφαρμογές πυκνής ισχύος.

7.Παράταση θερμοκρασίας

Λειτουργεί αξιόπιστα από -40 °C έως +125 °C, με χαρακτηριστικά θερμικής διαχείρισης για τη διατήρηση της απόδοσης.

8.Δυνατότητα απομόνωσης

Παρέχει απομόνωση 3000VAC, ικανοποιώντας τις απαιτήσεις ασφάλειας για βιομηχανικές και αυτοκινητοβιομηχανικές εφαρμογές.

9Τεχνολογία οριζόντιας περιστροφής

Μειώνει την επίδραση του δέρματος και τις απώλειες εγγύτητας μέσω βελτιστοποιημένης γεωμετρίας των αγωγών.
