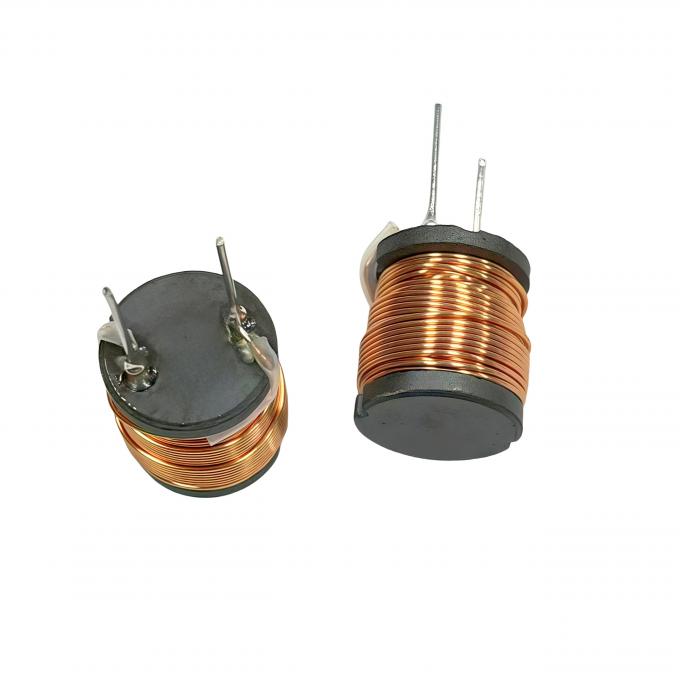

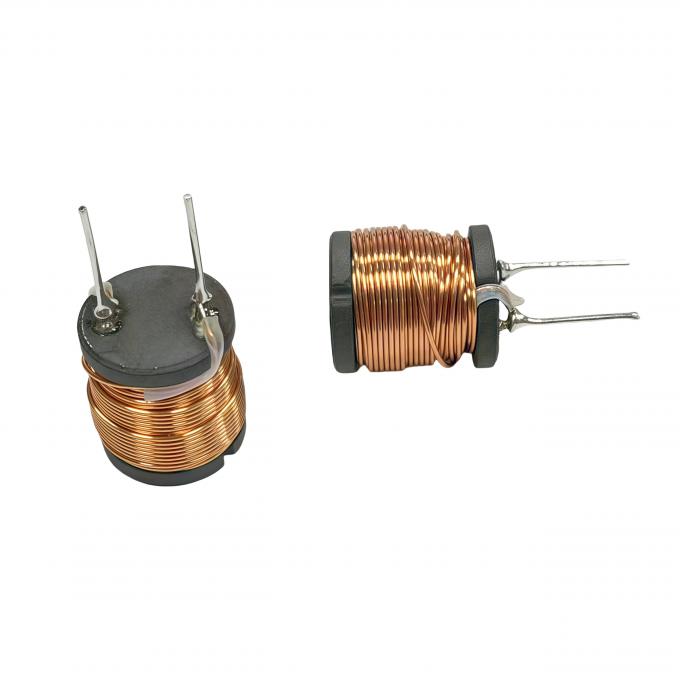

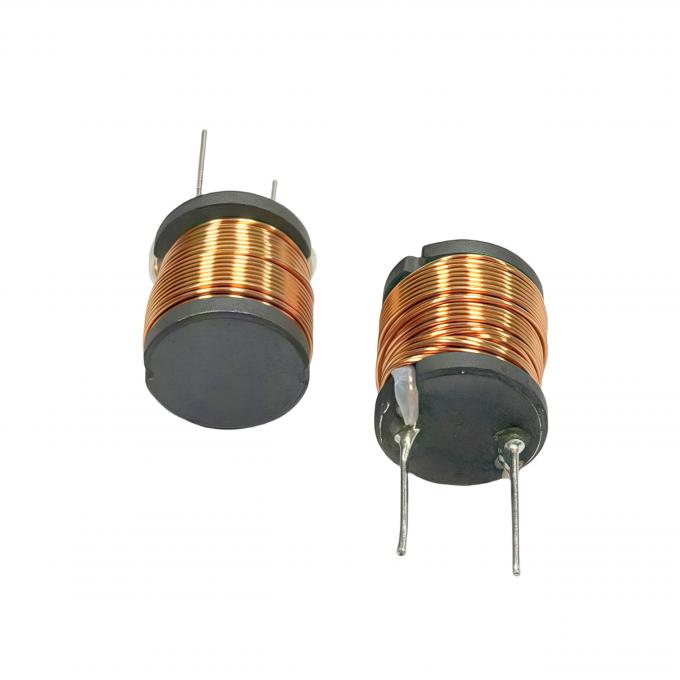

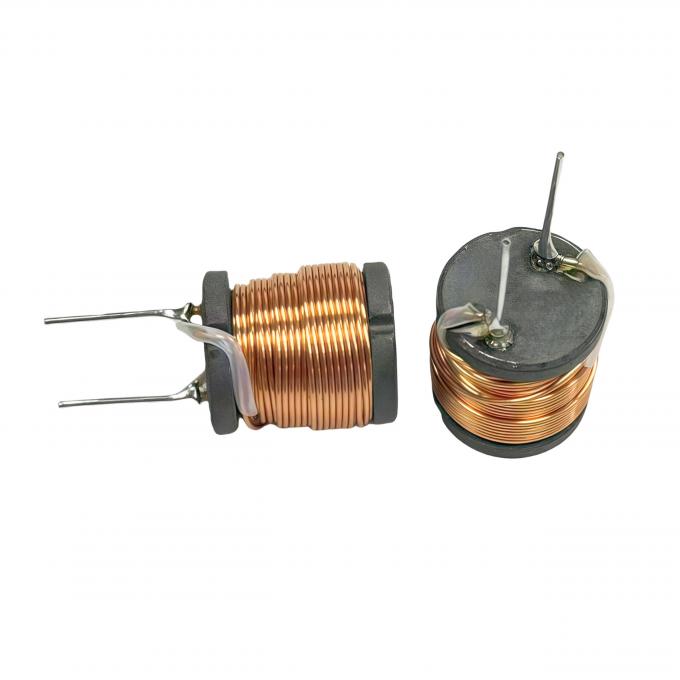

605 μH I-σχήμα Plug-in επαγωγός με υψηλής καθαρότητας μη-οξυγόνο χαλκό περιτύλιγμα και ευρύ εύρος θερμοκρασίας -40 °C έως 125 °C

Αυτός ο βυσματωτός επαγωγέας σχήματος Ι 16×18 605μH συνδυάζει πηνία χαλκού με μαγνητικούς πυρήνες σε σχήμα τυμπάνου για να προσφέρει ισχυρή απόδοση σε συμπαγές μέγεθος. Η προδιαγραφή 16mm × 18mm προσφέρει ισχυρή προσαρμοστικότητα, ενώ η επαγωγή 605μH είναι ειδικά σχεδιασμένη για φιλτράρισμα, αποθήκευση ενέργειας και άλλες εφαρμογές κυκλωμάτων, καλύπτοντας ακριβώς τις απαιτήσεις λειτουργίας.

Εξαιρετική Σταθερότητα Ηλεκτρικής Απόδοσης: Ο σχεδιασμός πηνίου χαλκού χαμηλών απωλειών χρησιμοποιεί σύρμα χαλκού χωρίς οξυγόνο υψηλής καθαρότητας (καθαρότητα ≥99,97%), μειώνοντας την αντίσταση συνεχούς ρεύματος (DCR) κατά 15%-20% σε σύγκριση με τα συνηθισμένα σύρματα χαλκού. Η αύξηση της θερμοκρασίας υπό υψηλό ρεύμα ≤30K, με μείωση της απώλειας ισχύος άνω του 30%, καθιστώντας το ιδανικό για σενάρια υψηλού ρεύματος, συμπεριλαμβανομένων των μετατροπέων DC-DC και των οδηγών κινητήρων.

Βελτιστοποιημένη Μαγνητική Απόδοση: Ο πυρήνας υψηλής διαπερατότητας (φερίτης PC40/PC95, φύλλο χάλυβα πυριτίου) σχηματίζει κλειστό μαγνητικό κύκλωμα με μαγνητική διαρροή <5%. Η απόκλιση της επαγωγής ελέγχεται εντός ±5%, με απώλειες υστέρησης σε υψηλή συχνότητα (100kHz-1MHz) 25% χαμηλότερες από τους πυρήνες τύπου EE, διασφαλίζοντας την καθαρότητα μετάδοσης του σήματος.

Δομικός Σχεδιασμός και Περιβαλλοντική Προσαρμοστικότητα: Ο σκελετός σχήματος Ι παρέχει πλεονεκτήματα κατά των κραδασμών με μονοκόμματη χύτευση χρησιμοποιώντας υλικά επιβραδυντικά φλόγας UL94 V-0. Η αντοχή συγκόλλησης ακροδέκτη και πηνίου ≥5N, αντέχει σε δοκιμές δόνησης 50G (10-2000Hz) χωρίς αστοχία, κατάλληλο για χώρους κινητήρων αυτοκινήτων και εξοπλισμό βιομηχανικού αυτοματισμού.

Ευρεία Λειτουργία Θερμοκρασίας: Εύρος λειτουργίας από -40°C έως 125°C με μείωση επαγωγής 250°C διατηρεί σταθερή επαγωγή σε περιβάλλοντα υψηλής θερμοκρασίας, συμπεριλαμβανομένων εφαρμογών αεροδιαστημικού εξοπλισμού.

Συμβατότητα Εγκατάστασης και Αξιοπιστία Κατασκευής: Τυπική συσκευασία DIP κατάλληλη για διαδικασίες κυματοειδούς συγκόλλησης και χειροκίνητης συγκόλλησης. Η απόσταση των ακροδεκτών συμμορφώνεται με το πρότυπο IPC-7351, συμβατή απρόσκοπτα με παραδοσιακά σχέδια PCB. Η αποδοτικότητα παραγωγής είναι 40% υψηλότερη από τους επαγωγείς SMD, ιδανική για μαζική αυτοματοποιημένη συναρμολόγηση.

Πλήρης Έλεγχος Ποιότητας Διαδικασίας: Διαδικασία περιέλιξης πολλαπλών στρώσεων (επίπεδο περιέλιξης ≤0,1mm), έλεγχος διαπερατότητας 100% για πυρήνες. Τα τελικά προϊόντα περνούν δοκιμές τάσης 1000V με αντίσταση μόνωσης >100MΩ, συμμορφούμενα με τα πρότυπα πιστοποίησης ISO 9001 και AEC-Q200.
