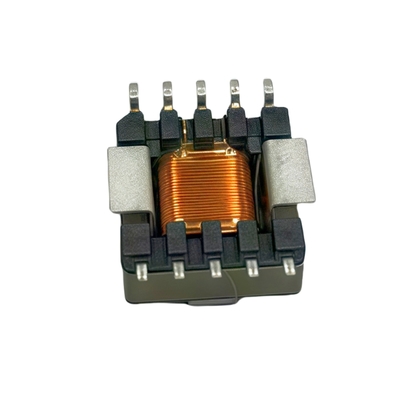

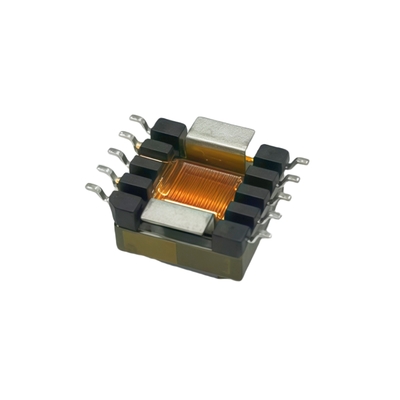

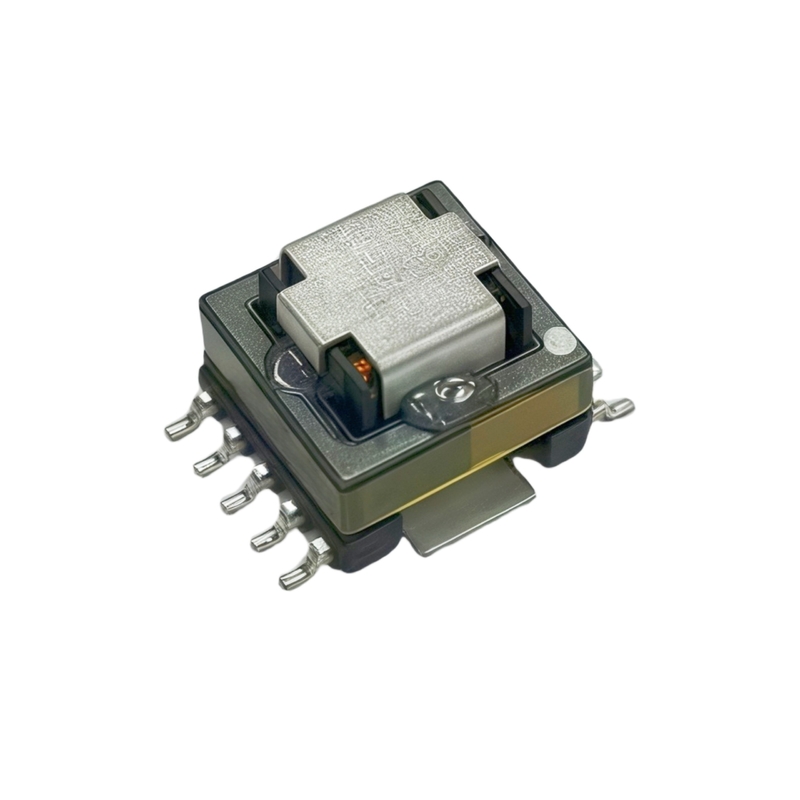

SMD EF12.6 Πλακέτες Κυκλώματος Μετασχηματιστή Υψηλής Συχνότητας για Τροφοδοτικά

Ονομασία μάρκας: ZXY
Αριθμός μοντέλου: ZXY-EF12.6
Τροποποιημένο: Negotiable
τιμή: Διαπραγματεύσιμα
Πληροφορίες συσκευασίας: Carton
Όροι πληρωμής: T/T
Πληροφορίες λεπτομέρειας
Περιγραφή του προϊόντος
Πληροφορίες λεπτομέρειας
Place of Origin:
Huizhou.China
Πιστοποίηση:
RoHS、ISO9001、CE
Other Name:
SMD Current Transformer
Μάρκα:
ZXY
Small Orders:
Negotiable
Type of bobbin:
EF type
Installation Method:
Installation Method
Model Number:
EF12.6
Περιγραφή του προϊόντος

SMD EF12.6 Πίνακες κυκλωμάτων μετασχηματιστών υψηλής συχνότητας ρεύματος για τροφοδοσίες ηλεκτρικής ενέργειας

1Περιγραφή του προϊόντος

Τα SMD EF12.6 High Frequency Current Transformer Circuit Boards for Power Supplies είναι μια λύση που αλλάζει το παιχνίδι στις εφαρμογές παροχής ενέργειας.Είναι απίστευτα εύκολο να ενσωματωθούν σε σύγχρονες, με περιορισμένο χώρο πλακέτες κυκλωμάτων, καθιστώντας τους ιδανικούς για ένα ευρύ φάσμα ηλεκτρονικών συσκευών.μεταφέρουν αποτελεσματικά ηλεκτρική ενέργεια ελαχιστοποιώντας παράλληλα τις απώλειες ενέργειαςΤο μέγεθος του EF12.6 παρέχει μια ισορροπία μεταξύ της απόδοσης και του μεγέθους.παρέχοντας σταθερό μετασχηματισμό ρεύματος ακόμη και σε απαιτητικά περιβάλλονταΟι πλακέτες αυτές σχεδιάζονται με υλικά υψηλής ποιότητας και προηγμένες τεχνικές κατασκευής, εξασφαλίζοντας αξιόπιστη και μακροχρόνια απόδοση.Είτε είναι σε μικρής κλίμακας καταναλωτικά ηλεκτρονικά όπως smartphones και ταμπλέτες ή μεγάλης κλίμακας βιομηχανικές πηγές ενέργειας, τα SMD EF12.6 High Frequency Current Transformer Circuit Boards αποδεικνύονται μια αξιόπιστη και αποτελεσματική επιλογή για ακριβή έλεγχο ρεύματος και μετατροπή ισχύος.


1Μινιατουρισμός και σχεδιασμός επιφάνειας
Σύνθετο μέγεθος: συσκευασία SMD, πολύ μικρότερη από τους παραδοσιακούς μετασχηματιστές ρεύματος plug-in, κατάλληλη για διάταξη PCB υψηλής πυκνότητας.

Αυτοματοποιημένη παραγωγή: μπορεί να γίνει απευθείας μέσω της συγκόλλησης SMT (τεχνολογία επιφανειακής τοποθέτησης), βελτιώνοντας την αποτελεσματικότητα της παραγωγής και μειώνοντας το κόστος εργασίας.

2. Υψηλή ακρίβεια και χαμηλό λάθος
Υψηλή γραμμικότητα: καλή γραμμική σχέση μεταξύ του σήματος εξόδου και του ρεύματος εισόδου εντός του εύρους ονομαστικού ρεύματος, τυπικό εύρος σφάλματος ± 1% ~ ± 3%.

Μικρή διαφορά φάσης: βελτιστοποιημένη σχεδίαση για τη μείωση της μετατόπισης φάσης, ιδιαίτερα σημαντική για σήματα εναλλασσόμενου ρεύματος (όπως η μέτρηση ισχύος).

3. Ευρείες παραμέτρους λειτουργίας
Ευρύ φάσμα ρεύματος: Συνήθως υποστηρίζει την ανίχνευση ρεύματος στα milliampere (mA) έως δεκάδες ampere (A).

Ευρύτατο εύρος ζώνης συχνοτήτων: Κατάλληλο για βιομηχανική συχνότητα 50/60Hz, ορισμένα μοντέλα υποστηρίζουν υψηλή συχνότητα επιπέδου kHz (π.χ. εφαρμογές παροχής ηλεκτρικής ενέργειας).

4Χαμηλή κατανάλωση ενέργειας και υψηλή απομόνωση
Παθητική ανίχνευση: βασίζεται στην αρχή της ηλεκτρομαγνητικής επαγωγής και δεν καταναλώνει ενέργεια.

Ηλεκτρική απομόνωση: η κύρια πλευρά (μετρούμενο ρεύμα) και η δευτερεύουσα πλευρά (ηλεκτρικό σήμα) είναι απομονωμένες και η τάση αντοχής μπορεί να φθάσει σε αρκετά kV, ώστε να εξασφαλίζεται η ασφάλεια του κυκλώματος.

5. Σενάρια εφαρμογής
Μέτρηση ηλεκτρικής ενέργειας: έξυπνοι μετρητές, συστήματα παρακολούθησης της ενέργειας.

Διαχείριση ισχύος: προστασία ρεύματος και ανατροφοδότηση στην παροχή ρεύματος με διακόπτη (SMPS), μετατροπέα, UPS.

Βιομηχανικά ηλεκτρονικά: κινητήρας, μετατροπέας, ανίχνευση ρεύματος PLC.

Ηλεκτρονικά καταναλωτικά προϊόντα: σχεδιασμός μικρογραφίας φορτιστών και προσαρμογών.



2Χαρακτηριστικά επιδόσεων



Παράμετρος Προδιαγραφές Οφέλη
Πεδίο συχνότητας 10 kHz 1 MHz+ Ιδανικό για εφαρμογές μετατροπής υψηλής ταχύτητας (SMPS, μετατροπείς)
Τρέχουσα αξιολόγηση Μέχρι 20A (διαμορφώσιμο) Χελιές μετριοπαθών έως υψηλών φορτίων ρεύματος
Αναλογία στροφών 1:50 / 1:100 (προσαρμόσιμο) Ευέλικτο για διαφορετικές ανάγκες αισθητήρα
Τετάρτη 2.5 kV (ημερομηνία) Ασφαλές για κυκλώματα υψηλής τάσης
Βασικό υλικό Φερρίτης υψηλής διαπερατότητας Χαμηλή απώλεια, υψηλή απόδοση σε υψηλές συχνότητες
Τύπος στερέωσης Επεξεργαστική συσκευή Εξοικονόμηση χώρου, εύκολη συναρμολόγηση PCB
Εργασιακή θερμοκρασία. -40°C έως +125°C Αξιόπιστη σε ακραία περιβάλλοντα
Ακριβότητα ± 1% (τυπικό) Ακριβής μέτρηση ρεύματος
Συμμόρφωση RoHS, REACH Φιλικό προς το περιβάλλον
Εφαρμογές Μικροεπιχειρησιακά συστήματα, μετατροπείς, μετατροπείς ηλιακής ενέργειας, BMS, βιομηχανικές δημόσιες επιχειρήσεις Πολυσχιδές για ηλεκτρονική ισχύ

SMD EF12.6 Πλακέτες Κυκλώματος Μετασχηματιστή Υψηλής Συχνότητας για Τροφοδοτικά 0SMD EF12.6 Πλακέτες Κυκλώματος Μετασχηματιστή Υψηλής Συχνότητας για Τροφοδοτικά 1SMD EF12.6 Πλακέτες Κυκλώματος Μετασχηματιστή Υψηλής Συχνότητας για Τροφοδοτικά 2SMD EF12.6 Πλακέτες Κυκλώματος Μετασχηματιστή Υψηλής Συχνότητας για Τροφοδοτικά 3SMD EF12.6 Πλακέτες Κυκλώματος Μετασχηματιστή Υψηλής Συχνότητας για Τροφοδοτικά 4
