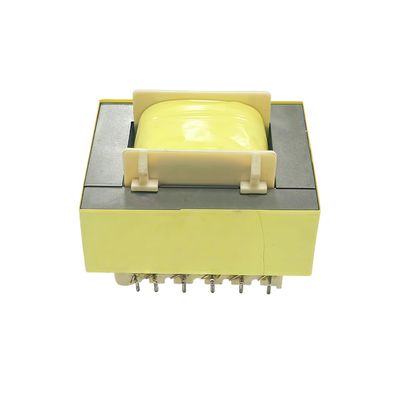

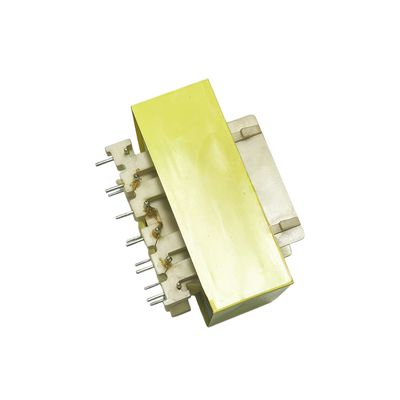

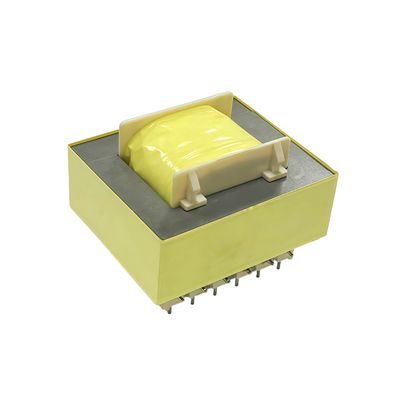

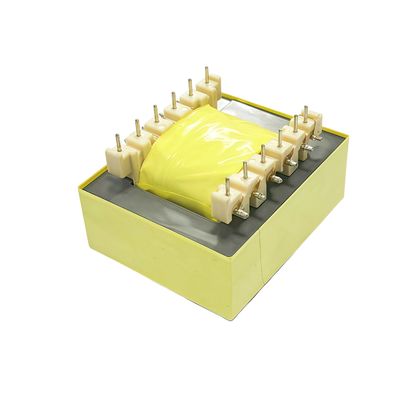

Πίνακας PCB οριζόντιας τοποθέτησης μετασχηματιστή EI57 τύπου ζεύξης μετασχηματιστή ισχύος μετάδοσης

1Περιγραφή του προϊόντος

Αυτός ο οριζόντιος μετασχηματιστής ισχύος EI57 που τοποθετείται οριζόντια στο PCB είναι ένας αποδοτικός μετασχηματιστής ζεύξης που έχει σχεδιαστεί ειδικά για τροφοδοσίες ισχύος διακόπτη (SMPS).Ο πυρήνας του υιοθετεί κλασικό χαλύβδινο φύλλο πυριτίου EI-57, η οποία έχει εξαιρετικές μαγνητικές ιδιότητες και υψηλή πυκνότητα μαγνητικής ροής κορεσμού.εξοικονόμηση του κάθετου χώρου στο εσωτερικό του εξοπλισμού, καθιστώντας το πολύ κατάλληλο για χρήση σε συμπαγείς λύσεις τροφοδοσίας με περιορισμένο ύψος.

Ως μετασχηματιστής τύπου ζεύξης, διαδραματίζει κυρίως βασικό ρόλο στη μετάδοση ενέργειας, την ηλεκτρική απομόνωση και τη μετατροπή τάσης σε κυκλώματα,αποτελεσματική διασφάλιση της σταθερότητας και της ασφάλειας της τροφοδοσίας ηλεκτρικής ενέργειαςΑυτός ο μετασχηματιστής έχει σχεδιαστεί προσεκτικά με τα χαρακτηριστικά της χαμηλής απώλειας, χαμηλής επαγωγικότητας διαρροής και υψηλής απόδοσης ζεύξης,που μπορεί να βελτιώσει σημαντικά τη συνολική απόδοση μετατροπής και την πυκνότητα ισχύος της τροφοδοσίαςΕίναι μια ιδανική επιλογή για τους μηχανικούς κατά την ανάπτυξη υψηλής απόδοσης, υψηλής αξιοπιστίας μονάδων ισχύος AC-DC ή DC-DC.

Οι πέντε βασικές λειτουργίες του οριζόντιου μετασχηματιστή ισχύος EI57 PCB:

1Μεταφορά ενέργειας και μετατροπή ισχύος
Αυτή είναι η πιο θεμελιώδης λειτουργία του. Transformers efficiently transfer the high-frequency pulse energy generated by primary side switching transistors (such as MOSFETs) to the secondary side through the principle of electromagnetic induction, επιτυγχάνοντας έτσι την απαιτούμενη ισχύ DC (όπως 12V/5V/24V, κλπ.).επίτευξη αποτελεσματικής μετατροπής ενέργειας.

2Ηλεκτρική μόνωση
Ως συνδεδεμένος μετασχηματιστής, δημιουργεί ένα ισχυρό ηλεκτρικό φράγμα απομόνωσης μεταξύ των πρωτογενών κυκλωμάτων (πλευρά υψηλής τάσης) και δευτερογενών κυκλωμάτων (πλευρά χαμηλής τάσης), επιτυγχάνοντας παράλληλα μεταφορά ενέργειας.Αυτό μπορεί αποτελεσματικά να αποτρέψει την υψηλή τάση από την είσοδο της χαμηλής τάσης άκρο, βελτιώνοντας σημαντικά την ασφάλεια και την ικανότητα του συστήματος κατά των παρεμβολών, προστατεύοντας την ασφάλεια των back-end φορτίων και των χειριστών,και είναι ένα βασικό συστατικό που συμμορφώνεται με τους κανονισμούς ασφάλειας όπως UL και CE.

3Μετασχηματισμός τάσης
Με την αλλαγή της αναλογίας περιστροφών των πρωτογενών και δευτερογενών τροχών, ο μετασχηματιστής μπορεί ευέλικτα να επιτύχει λειτουργίες σταδίου προς τα πάνω ή σταδίου προς τα κάτω,που παρέχει την απαιτούμενη τάση εξόδου για την παροχή ηλεκτρικής ενέργειας διακόπτηΟι σχεδιαστές μπορούν να προσαρμόσουν τα σχήματα περιστροφής με βάση διαφορετικές προδιαγραφές εισόδου και εξόδου, με ισχυρή προσαρμοστικότητα.

4Εφαρμόστε την αντισταθμιστική αντιστοίχιση
Οι μετασχηματιστές μπορούν να αλλάξουν την αντίστοιχη αντίσταση ενός κυκλώματος.που το συνδυάζει με τα βέλτιστα λειτουργικά χαρακτηριστικά της συσκευής διακόπτη ισχύος, εξασφαλίζοντας έτσι τη μέγιστη μεταφορά ισχύος στο φορτίο, μειώνοντας τις απώλειες που προκαλούνται από την ανακλαστική ενέργεια και βελτιώνοντας την αποτελεσματικότητα και τη σταθερότητα του συστήματος.

5. Επαναφορά πυρήνα & Επαναφορά ενέργειας
Σε τοπολογίες τροφοδοσίας με προωθητική διακόπτηση, οι μετασχηματιστές πρέπει να υποβάλλονται σε μαγνητική επαναφορά κάθε κύκλου εργασίας για να αποφευχθεί η κορεσμό του μαγνητικού πυρήνα.Ο σχεδιασμός του μετασχηματιστή (συμπεριλαμβανομένων των ενδεχόμενων εφεδρικών περιτυλίξεων επαναφοράς ή με τη χρήση των χαρακτηριστικών του μαγνητικού κυκλώματος) παρέχει ένα μονοπάτι για την ασφαλή απελευθέρωση της ενέργειας μαγνητικού ρεύματος, διασφαλίζοντας την αξιόπιστη επιστροφή του μετασχηματιστή στην αρχική του κατάσταση κατά τη διάρκεια κάθε κύκλου διακόπτη, η οποία αποτελεί τη βάση για τη συνεχή και σταθερή λειτουργία της τροφοδοσίας.
