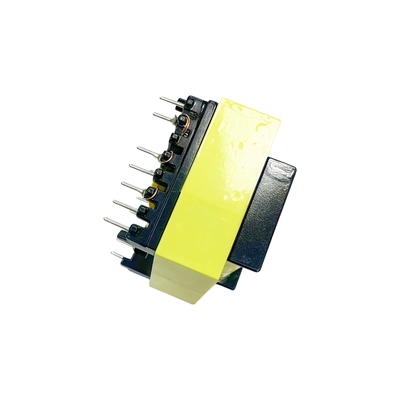

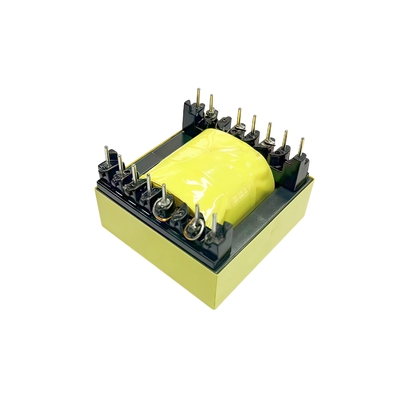

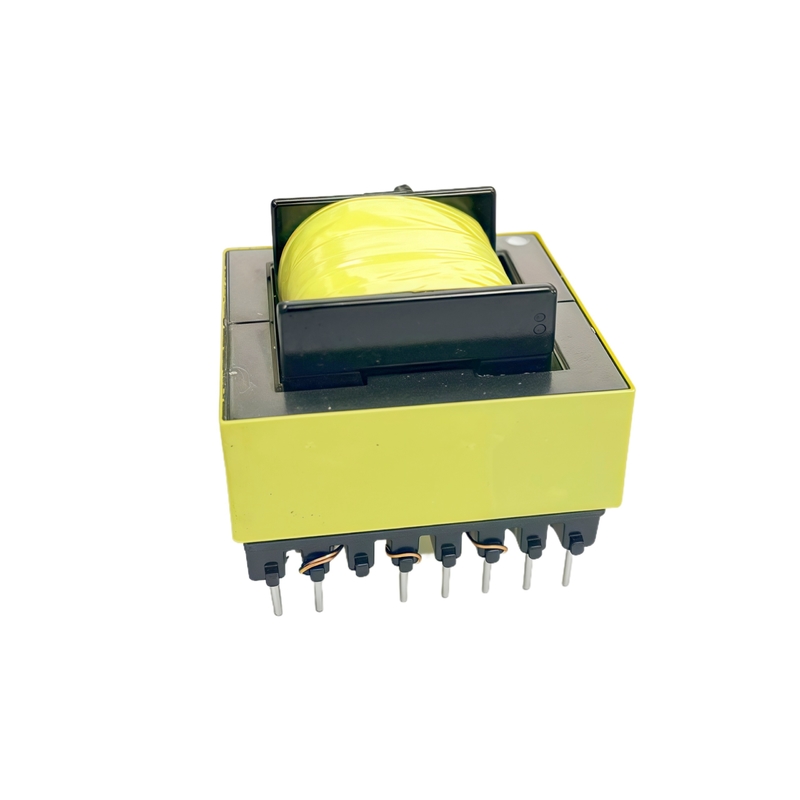

Σχεδιασμός E42/21/15 Κεντρικός μετασχηματιστής υψηλής συχνότητας Ferrite οριζόντιες καμπίνες

1Περιγραφή του προϊόντος

Το οριζόντιο πλαίσιο πυρήνα E42/21/15 είναι ένα βασικό συστατικό που έχει σχεδιαστεί για μετασχηματιστές τροφοδοσίας υψηλής συχνότητας.μειώνοντας αποτελεσματικά το συνολικό ύψος και διευκολύνοντας τις εξαιρετικά λεπτές και συμπαγές διάταξη συσκευώνΤο σκελετό αυτό, το οποίο έχει κατασκευαστεί με ένεση ακριβείας από υλικά υψηλής θερμοκρασίας που καθυστερούν τη φλόγα (π.χ. PBT, PET), παρέχει εξαιρετική αντοχή μονόκλισης, μηχανική ακαμψία,και αντοχή σε θερμικά σοκ συγκόλλησης. Με ευρύχωρες τρύπες περιστροφής και καλά σχεδιασμένη απόσταση μεταξύ των καρφίτ (π.χ. 15 mm),διευκολύνει την αυτοματοποιημένη παράλληλη περιστροφή πολλών νημάτων ή τις εργασίες τριπλής μόνωσης καλωδίου, ενώ πληρεί αυστηρά πρότυπα ασφάλειας (eΗ μέθοδος αυτή χρησιμοποιείται επίσης για τη μέτρηση της απόστασης ροής και της ηλεκτρικής καθαρότητας, γεγονός που την καθιστά ιδανική επιλογή για την αύξηση της πυκνότητας ισχύος και της αξιοπιστίας σε εξοπλισμό μετατροπής ισχύος υψηλής συχνότητας.

Ο μετασχηματιστής υψηλής συχνότητας E42/21/15 είναι ένα μαγνητικό συστατικό κρίσιμης ισχύος κατασκευασμένο γύρω από πυρήνα φερριτίου E42/21/15.Η κύρια λειτουργία του είναι να επιτυγχάνει αποτελεσματική μετατροπή και μετάδοση ηλεκτρικής ενέργειας παρέχοντας παράλληλα ασφαλή ηλεκτρική απομόνωση.Τα βασικά χαρακτηριστικά περιλαμβάνουν:

Μεταφορά ενέργειας και μετατροπή ισχύος: Αυτή είναι η βασική του λειτουργία.χρησιμοποιεί ηλεκτρομαγνητική επαγωγή για την αποτελεσματική μετάδοση ισχύος DC ή AC εισόδου στην πλευρά εξόδου μέσω εναλλασσόμενου μαγνητικού πεδίου υψηλής συχνότηταςΤο σχεδιασμό του επιτρέπει να χειρίζεται ονομαστικές ισχύς που κυμαίνονται από δεκάδες έως εκατοντάδες watts.

1Μετατροπή τάσης: Με την αλλαγή της αναλογίας στροφών μεταξύ των πρωτογενών και δευτερογενών τυλιγμών, ο μετασχηματιστής μπορεί να αυξήσει, να αυξήσει, να αυξήσει, να αυξήσει, να αυξήσει, να αυξήσει, να αυξήσει, να αυξήσει, να αυξήσει, να αυξήσει, να αυξήσει, να αυξήσει, να αυξήσει, να αυξήσει, να αυξήσει, να αυξήσει.ή απομονώνει την τάση εξόδου για την κάλυψη ειδικών απαιτήσεων τάσης των κατωτέρω κυκλωμάτων ή φορτίων.

2Ηλεκτρική απομόνωση: δημιουργεί ένα ισχυρό ηλεκτρικό φράγμα απομόνωσης μεταξύ των κυκλωμάτων εισόδου (πρωτογενούς) και εξόδου (δευτερογενούς).

Αποτρέπουν τη σύνδεση δυναμικού συνεχούς ρεύματος, εξασφαλίζοντας ανεξάρτητα δυναμικά εδάφους μεταξύ εισόδου και εξόδου.

Προστατεύει τους χρήστες και τον εξοπλισμό από τους κινδύνους ηλεκτροπληξίας που προκαλούνται από σφάλματα στην υψηλή πλευρά που επηρεάζουν την χαμηλή πλευρά.

Καταστολή παρεμβολών κοινής λειτουργίας, βελτιώνοντας την ηλεκτρομαγνητική συμβατότητα (EMC) του συστήματος.

3. Αντίσταση αντίστασης: Σε ορισμένες εφαρμογές (όπως επικοινωνία ή κυκλώματα ισχύος ραδιοσυχνοτήτων), οι μετασχηματιστές χρησιμοποιούνται για την επίτευξη αντιστοίχισης αντίστασης μεταξύ της πηγής σήματος και του φορτίου,διασφάλιση της μέγιστης μεταφοράς ισχύος.

4. Πολλαπλή εξόπλωση: Ένας ενιαίος μετασχηματιστής E42/21/15 μπορεί να ενσωματώσει πολλαπλές δευτερεύουσες περιέλιξεις, παράγοντας ταυτόχρονα αρκετές απομονωμένες τάσεις εξόδου διαφορετικών προδιαγραφών από μία είσοδο.Για παράδειγμα, μπορεί να παρέχει πηγές ρεύματος +12V, +5V και -5V για κυκλώματα ελέγχου, κυκλώματα οδηγών και κύρια φορτία εντός ενός συστήματος.

5. Καταστολή παρεμβολών κοινής λειτουργίας (προαιρετική): Με την ενσωμάτωση προστατευμένων περιτυλίξεων ή ειδικών τεχνικών περιτυλίγματος, καταπνίγει αποτελεσματικά τον υψηλής συχνότητας θόρυβο κοινής λειτουργίας,μείωση της ρύπανσης του δικτύου και της εξωτερικής ακτινοβολίας.

Τυπικοί τομείς εφαρμογής:

Λόγω των εξαιρετικών χαρακτηριστικών υψηλής συχνότητας και της ικανότητας διαχείρισης της ισχύος, ο μετασχηματιστής υψηλής συχνότητας E42/21/15 χρησιμοποιείται ευρέως σε:

-- Εφοδιασμοί ηλεκτρικής ενέργειας με εναλλακτική λειτουργία (SMPS): Εφοδιασμοί ηλεκτρικής ενέργειας για διακομιστές, βιομηχανικές παροχές ηλεκτρικής ενέργειας, παροχές ηλεκτρικής ενέργειας επικοινωνιών.

-- Νέος τομέας ενέργειας: Μετατροπείς συνεχούς ρεύματος για φωτοβολταϊκούς μετατροπείς και συστήματα αποθήκευσης ενέργειας (ESS).

-- Ηλεκτρονικά καταναλωτικών προϊόντων υψηλής ποιότητας: προσαρμογείς υψηλής ισχύος, σταθμοί φόρτισης, τροφοδοσίες ηλεκτρικής ενέργειας LED.

-- Βιομηχανικός εξοπλισμός: μετατροπείς συχνοτήτων, κινητήρες, εξοπλισμός συγκόλλησης.

Συνοπτικά, ο μετασχηματιστής υψηλής συχνότητας E42/21/15 χρησιμεύει ως λειτουργικός ακρογωνιαίος λίθος για την επίτευξη αποτελεσματικής, ασφαλούς και συμπαγής μετατροπής και διαχείρισης ισχύος σε σύγχρονες ηλεκτρονικές συσκευές ισχύος.
