Υψηλής αποτελεσματικότητας μαγνητικής ροής Τοροειδής επαγωγός με κατακόρυφη βάση και 5 στροφές σμάλτου
  • Ονομασία
  • Ονομασία
  • Ονομασία
  • Ονομασία

Υψηλής αποτελεσματικότητας μαγνητικής ροής Τοροειδής επαγωγός με κατακόρυφη βάση και 5 στροφές σμάλτου

Ονομασία μάρκας: ZXY
Τροποποιημένο: Διαπραγματεύσιμος
τιμή: Διαπραγματεύσιμα
Πληροφορίες συσκευασίας: Χαρτοκιβώτιο
Πληροφορίες λεπτομέρειας
Περιγραφή του προϊόντος
Πληροφορίες λεπτομέρειας
Τόπος καταγωγής:
Shenzhen Guangdong
Πιστοποίηση:
RoHS、ISO9001、CE
Επισημαίνω:

Τοροειδής επαγωγέας υψηλής μαγνητικής ροής

,

Κατακόρυφος Με Βάση Τοροειδή Πηνίο

,

5 Περιστρέφει τον εμαγιέ συρμάτινο δακτύλιο πυρήνα

Περιγραφή του προϊόντος
Επαγωγέας Δακτυλίου Υψηλής Αποτελεσματικότητας Μαγνητικής Ροής
Αυτός ο επαγωγέας κάθετης τοποθέτησης διαθέτει έναν πυρήνα δακτυλίου υψηλής αποτελεσματικότητας μαγνητικής ροής με 5 στροφές εμαγιέ σύρματος διαμέτρου 0,6mm (1mm OD), περίπου 20cm σε μήκος, παρέχοντας επαγωγή 10µH. Ο καινοτόμος σχεδιασμός κάθετης βάσης παρέχει απόδοση κλειστού μαγνητικού κυκλώματος, εξοικονομώντας παράλληλα πολύτιμο χώρο PCB.
Πλεονεκτήματα Σχεδιασμού Πυρήνα
  • Κλειστό Μαγνητικό Κύκλωμα: Ελαχιστοποιεί τη μαγνητική διαρροή και τις ηλεκτρομαγνητικές παρεμβολές με ανώτερη ικανότητα κατά των παρεμβολών
  • Υψηλή Αναλογία Επαγωγής/Όγκου: Παρέχει σημαντική επαγωγή σε συμπαγείς διαστάσεις
  • Χαμηλή Ακτινοβολία EMI: Ιδανικό για εφαρμογές με αυστηρές απαιτήσεις ηλεκτρομαγνητικής συμβατότητας
Οφέλη Κάθετης Τοποθέτησης
  • Βελτιστοποίηση Χώρου: Η κάθετη εγκατάσταση χρησιμοποιεί 3D χώρο αντί να καταναλώνει πολύτιμη επιφάνεια PCB
  • Ασφαλής Τοποθέτηση: Η σταθερή βάση παρέχει μηχανική ανθεκτικότητα έναντι κραδασμών και καταπόνησης
  • Φιλικό στην Κατασκευή: Τυπικές ακίδες μέσω οπής συμβατές με αυτοματοποιημένη εισαγωγή και διαδικασίες συγκόλλησης κυμάτων
  • Τυπικό Βήμα: Τυπικό βήμα ακίδων 2,54mm (0,1 ίντσας) για εύκολη ενσωμάτωση
Ηλεκτρική Απόδοση
Οι ακριβείς προδιαγραφές για τον μαγνητικό πυρήνα, το πάχος του σύρματος και οι στροφές περιέλιξης εξασφαλίζουν σταθερές ηλεκτρικές παραμέτρους, συμπεριλαμβανομένης της τιμής επαγωγής (10µH), του ρεύματος κορεσμού και της αντίστασης DC με εξαιρετική επαναληψιμότητα από παρτίδα σε παρτίδα.
Τεχνικές Προδιαγραφές
Κατηγορία Χαρακτηριστικού Προδιαγραφή / Περιγραφή
Τύπος & Σχήμα Πυρήνα Δακτύλιος Πυρήνας (Ring) Υψηλής Αποτελεσματικότητας Μαγνητικής Ροής
Τιμή Επαγωγής 10 µH (Ονομαστική, στη συγκεκριμένη συχνότητα δοκιμής)
Προδιαγραφή Περιέλιξης 5 Στροφές (5TS) χρησιμοποιώντας Εμαγιέ Χάλκινο Σύρμα
Πάχος Σύρματος Διάμετρος Αγωγού: 0,6mm; Συνολική Διάμετρος (με μόνωση): ~1,0mm
Περίπου Μήκος Σύρματος 20 cm
Μηχανική Μορφή Κάθετη Τοποθέτηση (Αξονική) με Μονωτική Βάση
Τερματισμός Ακίδες Through-Hole (PTH), τυπικά σε τυπικό βήμα (π.χ., 2,54mm)
Βασική Ηλεκτρική Απόδοση Χαμηλή Μαγνητική Διαρροή, Υψηλός Χειρισμός Ρεύματος, Σταθερές Παράμετροι
Βασικά Μηχανικά Πλεονεκτήματα Εξοικονόμηση Χώρου, Ασφαλές & Ανθεκτικό, Φιλικό στον Αυτοματισμό
Πρωταρχική Λειτουργία Αποθήκευση ενέργειας & φιλτράρισμα σε κυκλώματα μετατροπής ισχύος
Τυπικές Εφαρμογές Μεταγωγικά Τροφοδοτικά, Μετατροπείς DC-DC, Δίκτυα Φιλτραρίσματος Ισχύος, Καταστολή EMI

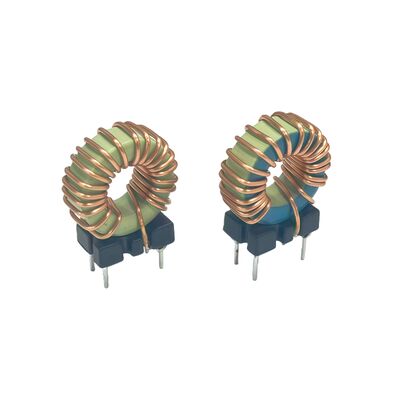

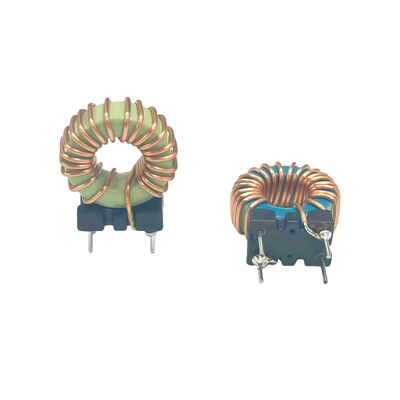

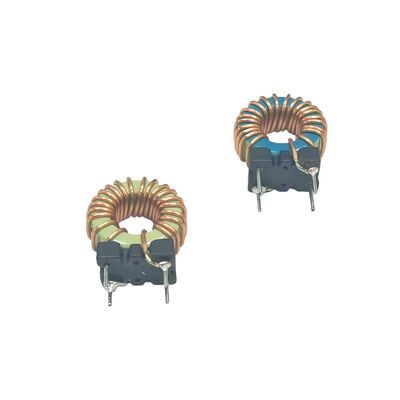

Εικόνες Προϊόντων
Υψηλής αποτελεσματικότητας μαγνητικής ροής Τοροειδής επαγωγός με κατακόρυφη βάση και 5 στροφές σμάλτου 0
Υψηλής αποτελεσματικότητας μαγνητικής ροής Τοροειδής επαγωγός με κατακόρυφη βάση και 5 στροφές σμάλτου 1
Υψηλής αποτελεσματικότητας μαγνητικής ροής Τοροειδής επαγωγός με κατακόρυφη βάση και 5 στροφές σμάλτου 2
Υψηλής αποτελεσματικότητας μαγνητικής ροής Τοροειδής επαγωγός με κατακόρυφη βάση και 5 στροφές σμάλτου 3
Υψηλής αποτελεσματικότητας μαγνητικής ροής Τοροειδής επαγωγός με κατακόρυφη βάση και 5 στροφές σμάλτου 4
Υψηλής αποτελεσματικότητας μαγνητικής ροής Τοροειδής επαγωγός με κατακόρυφη βάση και 5 στροφές σμάλτου 5
