T25 × 10 × 15 5.6mH Δαχτυλιδής φερριτικός επαγωγός υψηλού ρεύματος υψηλής συχνότητας πηνίο πνιγμού για διακόπτηση τροφοδοσίας

Ονομασία μάρκας:	ZXY
Αριθμός μοντέλου:	T25 × 10 × 15
Τροποποιημένο:	Διαπραγματεύσιμος
τιμή:	Διαπραγματεύσιμα
Πληροφορίες συσκευασίας:	Χαρτοκιβώτιο

Πληροφορίες λεπτομέρειας

Περιγραφή του προϊόντος

Πληροφορίες λεπτομέρειας

Τόπος καταγωγής:

Shenzhen Guangdong

Πιστοποίηση:

RoHS、ISO9001、CE

Επισημαίνω:

Επαγωγέας Ferrite Inductance 5

6mH

Στρογγυλοκύλινδρο υψηλού ρεύματος

Περιγραφή του προϊόντος

T25 * 10 * 15-5.6mH Δακτυλιοειδής Επαγωγέας Φερρίτη

Επαγωγικό πηνίο υψηλού ρεύματος υψηλής συχνότητας για εφαρμογές Switching Power Supply

Επισκόπηση Προϊόντος

Ο δακτυλιοειδής επαγωγέας φερρίτη T25 * 10 * 15-5.6mH έχει σχεδιαστεί για εφαρμογές υψηλής συχνότητας και υψηλού ρεύματος. Διαθέτοντας μαγνητικούς πυρήνες φερρίτη υψηλής απόδοσης με ελάχιστη απώλεια πυρήνα και εξαιρετική ικανότητα κατά της κορεσμού, αυτός ο επαγωγέας 5.6mH χρησιμεύει ως ένα αποδοτικό επαγωγικό πηνίο υψηλής συχνότητας. Φιλτράρει αποτελεσματικά τον αγώγιμο θόρυβο, καταστέλλει τις ηλεκτρομαγνητικές παρεμβολές (EMI) και εξομαλύνει το ρεύμα σε κυκλώματα switching power supply, βελτιώνοντας σημαντικά την καθαρότητα και τη σταθερότητα της ισχύος.

Βασικά Χαρακτηριστικά & Πλεονεκτήματα

Υψηλής Απόδοσης Πυρήνας Φερρίτη: Χρησιμοποιεί υλικά ποιότητας PC40 με υψηλή μαγνητική διαπερατότητα και χαμηλή απώλεια, διατηρώντας σταθερές τιμές επαγωγής σε συχνότητες έως και αρκετές εκατοντάδες kHz έως MHz για βελτιωμένη απόδοση μετατροπής
Υψηλό Ρεύμα & Ικανότητα κατά της Κορεσμού: Η ομοιόμορφη κυκλική δομή μαγνητικού κυκλώματος με χαμηλή μαγνητική αντίσταση διατηρεί σταθερή επαγωγή υπό σημαντικά ρεύματα DC bias, ιδανική για φιλτράρισμα ισχύος και αποθήκευση ενέργειας
Εξαιρετική Καταστολή EMI: Φιλτράρει αποτελεσματικά τόσο τον θόρυβο κοινού τρόπου όσο και τον θόρυβο διαφορικού τρόπου σε switching power supplies, βοηθώντας τον εξοπλισμό να πληροί αυστηρά πρότυπα συμμόρφωσης EMC
Συμπαγής & Αξιόπιστος Σχεδιασμός: Οι συμπαγείς διαστάσεις T25 (OD) * 10 (ID) * 15 (H) mm εξοικονομούν χώρο PCB, ενώ το κλειστό δακτυλιοειδές μαγνητικό κύκλωμα ελαχιστοποιεί τη διαρροή ροής και αντέχει σε μηχανικούς κραδασμούς
Εξαιρετική Θερμική Σταθερότητα: Τα υλικά φερρίτη με ανώτερα χαρακτηριστικά θερμοκρασίας και ομοιόμορφη απαγωγή θερμότητας εξασφαλίζουν σταθερή λειτουργία σε ευρείες περιοχές θερμοκρασίας με χαμηλή άνοδο θερμοκρασίας
Ευρεία Συμβατότητα Εφαρμογών: Βελτιστοποιημένο για φιλτράρισμα εισόδου/εξόδου, κυκλώματα PFC και αποθήκευση ενέργειας σε SMPS, μετατροπείς DC-DC, φωτοβολταϊκούς μετατροπείς, συστήματα UPS, βιομηχανικούς οδηγούς και εξοπλισμό φόρτισης EV

Προδιαγραφές Απόδοσης

Κατηγορία Χαρακτηριστικού	Χαρακτηριστικά Απόδοσης	Βασικά Πλεονεκτήματα & Επίδραση
Υλικό Πυρήνα	Φερρίτης υψηλής διαπερατότητας, χαμηλής απώλειας (ισοδύναμο PC40)	Σταθερή επαγωγή και ελάχιστη απώλεια πυρήνα σε υψηλές συχνότητες (έως και αρκετές εκατοντάδες kHz ~ MHz), βελτιώνοντας την απόδοση μετατροπής ισχύος
Χειρισμός Ρεύματος	Υψηλή ικανότητα ρεύματος κορεσμού; σταθερή επαγωγή υπό DC bias	Εξαιρετική απόδοση κατά της κορεσμού για φιλτράρισμα ισχύος και αποθήκευση ενέργειας σε απαιτητικές εφαρμογές DC/DC και AC/DC
Καταστολή EMI	Αποτελεσματικό ως πνίγος κοινού τρόπου και διαφορικού τρόπου	Μειώνει σημαντικά τις αγώγιμες ηλεκτρομαγνητικές παρεμβολές (EMI), βοηθώντας στη συμμόρφωση με τα πρότυπα EMC (CISPR, FCC)
Θερμική Απόδοση	Χαμηλή απώλεια πυρήνα και ομοιόμορφη θερμική κατανομή λόγω του τοροειδούς σχήματος	Λειτουργεί με χαμηλή άνοδο θερμοκρασίας σε ευρύ περιβάλλον, εξασφαλίζοντας μακροχρόνια αξιοπιστία υπό συνεχή φόρτιση
Μηχανική & Δομή	Κλειστό μαγνητικό μονοπάτι με ελάχιστη διαρροή ροής. Διαστάσεις: Ø25mm (OD) x Ø10mm (ID) x 15mm (H)	Μειώνει την ακτινοβολία EMI και τις παρεμβολές με κοντινά εξαρτήματα. Εξοικονομεί χώρο PCB με υψηλή μηχανική ανθεκτικότητα
Καταλληλότητα Εφαρμογής	Βελτιστοποιημένο για φιλτράρισμα υψηλής συχνότητας, υψηλού ρεύματος και αποθήκευση ενέργειας	Ιδανικό για: Switch-Mode Power Supplies (SMPS), Μετατροπείς DC-DC, Κυκλώματα PFC, Ηλιακούς Μετατροπείς, UPS, Βιομηχανικούς Οδηγούς και Συστήματα Φόρτισης EV

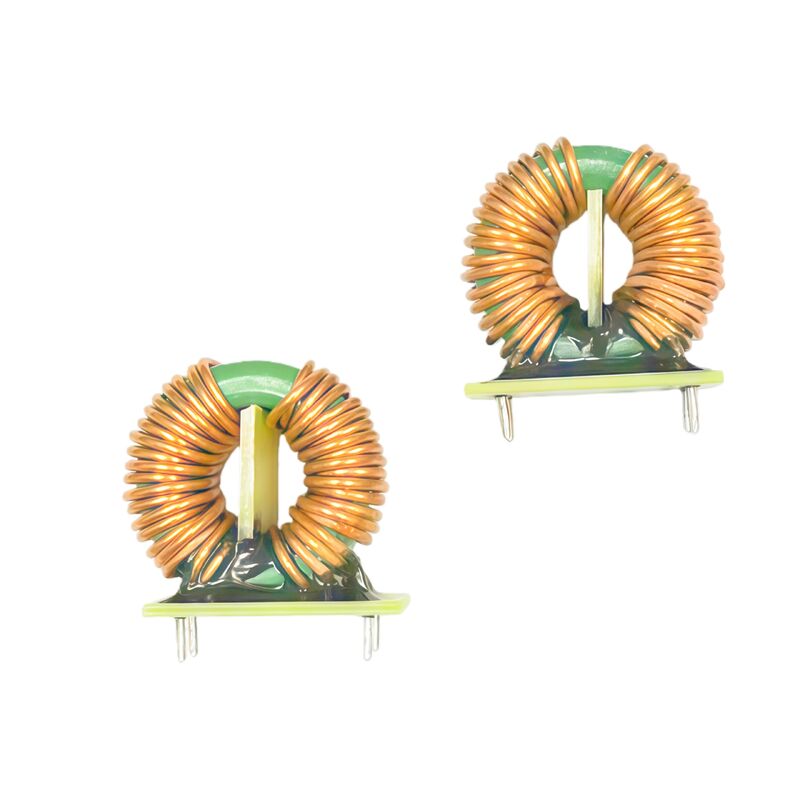

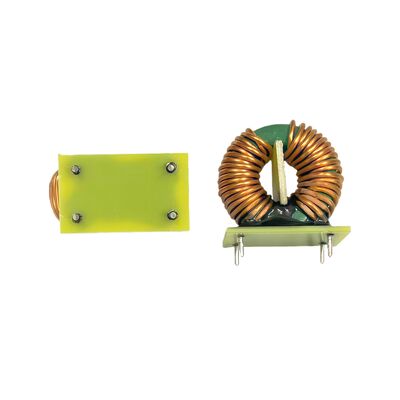

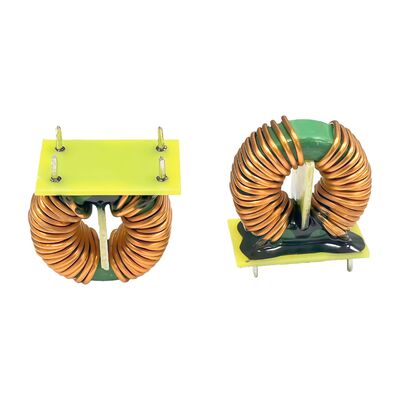

Εικόνες Προϊόντος
