Μετασχηματιστής Υψηλής Συχνότητας Ισχύος EE28 με Επαγωγή 3.8mH, Ονομαστικό Ρεύμα 2A και Πυρήνα από Φύλλο Χάλυβα Πυριτίου

Μετασχηματιστής Υψηλής Συχνότητας Ισχύος EE28 με Επαγωγή 3.8mH, Ονομαστικό Ρεύμα 2A και Πυρήνα από Φύλλο Χάλυβα Πυριτίου

Ονομασία μάρκας: ZXY
Αριθμός μοντέλου: ZXY-EE28
Τροποποιημένο: Διαπραγματεύσιμος
τιμή: Διαπραγματεύσιμα
Πληροφορίες συσκευασίας: ΧΑΡΤΟΚΙΒΩΤΙΟ
Πληροφορίες λεπτομέρειας
Τόπος καταγωγής:
Shenzhen Guangdong
Πιστοποίηση:
RoHS、ISO9001、CE
Επισημαίνω:

Μετασχηματιστής Υψηλής Συχνότητας με Επαγωγή 3.8mH

,

Μετασχηματιστής Ισχύος με Ονομαστικό Ρεύμα 2A

,

Μετασχηματιστής EE28 με Πυρήνα από Φύλλο Χάλυβα Πυριτίου

Περιγραφή του προϊόντος
Μετασχηματιστής Υψηλής Συχνότητας EE28-3.8mH/2A
Αυτός ο μετασχηματιστής υψηλής συχνότητας EE28 διαθέτει τυπική οριζόντια συσκευασία EE28, ειδικά σχεδιασμένος για τροφοδοτικά μεταγωγής, μετατροπείς και κυκλώματα φιλτραρίσματος EMI. Ο μαγνητικός πυρήνας χρησιμοποιεί φύλλα χάλυβα πυριτίου υψηλής ποιότητας με εξαιρετική μαγνητική διαπερατότητα και χαρακτηριστικά χαμηλών απωλειών συχνότητας, εξασφαλίζοντας σταθερή έξοδο αυτεπαγωγής 3.8mH ±10% σε ονομαστικό ρεύμα 2A.
Βασικά Χαρακτηριστικά & Οφέλη
  • Οριζόντια σχεδίαση εγκατάστασης ελαχιστοποιεί το αποτύπωμα της πλακέτας για συμπαγείς μονάδες ισχύος
  • Περιέλιξη από χάλκινο σμάλτο χωρίς οξυγόνο με αντίσταση σε υψηλές θερμοκρασίες
  • Ο μαγνητικός πυρήνας από φύλλο χάλυβα πυριτίου παρέχει ισχυρή ικανότητα αντι-κορεσμού
  • Η οριζόντια συσκευασία διευκολύνει τις αυτοματοποιημένες διαδικασίες συναρμολόγησης πλακετών
  • Η ικανότητα μεταφοράς ρεύματος 2A υποστηρίζει απαιτήσεις μετάδοσης υψηλής ισχύος
  • Ολοκληρωμένος εργοστασιακός έλεγχος, συμπεριλαμβανομένων των ελέγχων αυτεπαγωγής, βραχυκυκλώματος μεταξύ σπειρών και αντοχής τάσης
Εφαρμογές
  • Τροφοδοτικό Μεταγωγής (SMPS): Φιλτράρισμα και αποθήκευση ενέργειας σε τροφοδοτικά μεταγωγής χαμηλής ισχύος, ιδιαίτερα για απαιτήσεις συμπαγούς σχεδίασης
  • Μετατροπέας & Μετατροπέας Ισχύος: Βασικό εξάρτημα σε ηλιακούς μετατροπείς, μετατροπείς οχημάτων και μετατροπείς DC-DC
  • Κύκλωμα Φιλτραρίσματος EMI/EMC: Καταστολή θορύβου στην είσοδο ισχύος, λειτουργώντας ως πηνίο κοινού ή διαφορικού τρόπου
  • Πλακέτα Βιομηχανικού Ελέγχου: Κατάλληλο για PLC, σερβοκινητήρες και βιομηχανικές μονάδες ισχύος με περιορισμούς ύψους 1U
  • Βοηθητικό Τροφοδοτικό Σταθμού Φόρτισης: Παρέχει σταθερή απομονωμένη τροφοδοσία χαμηλής τάσης για συστήματα ελέγχου σε υποδομές φόρτισης ηλεκτρικών οχημάτων
  • Λευκές Συσκευές & Έξυπνα Σπίτια: Ενσωματωμένο σε μονάδες τροφοδοσίας μεταγωγής για συσκευές μεταβλητής συχνότητας και έξυπνες συσκευές
  • Συστήματα Διαχείρισης Μπαταριών (BMS): Χρησιμοποιείται σε απομονωμένα τροφοδοτικά για εξισορρόπηση μπαταριών και κυκλώματα δειγματοληψίας υψηλής τάσης
Τεχνικές Προδιαγραφές
Παράμετρος Τιμή / Περιγραφή Βασικό Πλεονέκτημα
Υλικό Πυρήνα Φύλλο Χάλυβα Πυριτίου Υψηλής Βαθμίδας Χαμηλές απώλειες πυρήνα σε υψηλές συχνότητες· εξασφαλίζει σταθερή μαγνητική ροή
Τιμή Αυτεπαγωγής 3.8 mH (ανοχή ±10%) Ακριβής αυτεπαγωγή για σταθερή απόδοση κυκλώματος
Ονομαστικό Ρεύμα 2 Amperes (Συνεχές) Υποστηρίζει φορτία υψηλού ρεύματος χωρίς κορεσμό
Στυλ Τοποθέτησης Οριζόντια / Χαμηλού Προφίλ Σχεδίαση εξοικονόμησης χώρου για διατάξεις πλακετών με περιορισμένο ύψος
Συχνότητα Λειτουργίας Βελτιστοποιημένο για Υψηλή Συχνότητα (τυπικά 20kHz-100kHz) Κατάλληλο για σύγχρονες τοπολογίες τροφοδοτικών μεταγωγής
Υλικό Περιέλιξης Χάλκινο Καλώδιο Υψηλής Θερμοκρασίας (Κλάση B/F) Εξασφαλίζει ανθεκτικότητα και μακροπρόθεσμη αξιοπιστία υπό φορτίο
Γεωμετρία Πυρήνα Τυπικό Σχήμα EE28 Παρέχει αποτελεσματική μαγνητική σύζευξη και απαγωγή θερμότητας
Διηλεκτρική Αντοχή Εγκεκριμένη μόνωση μεταξύ των περιελίξεων Πληροί τις τυπικές απαιτήσεις ασφαλούς απομόνωσης
Θερμοκρασία Λειτουργίας Υποστήριξη ευρέος φάσματος θερμοκρασιών Σταθερή απόδοση σε μεταβαλλόμενες περιβαλλοντικές συνθήκες

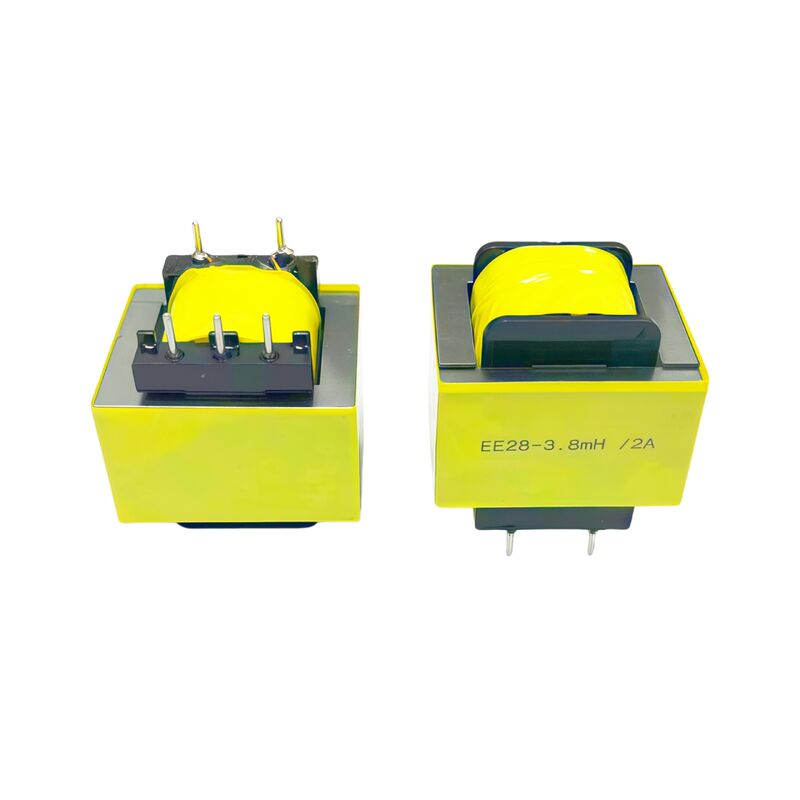

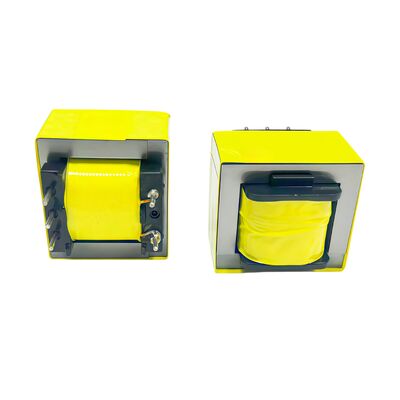

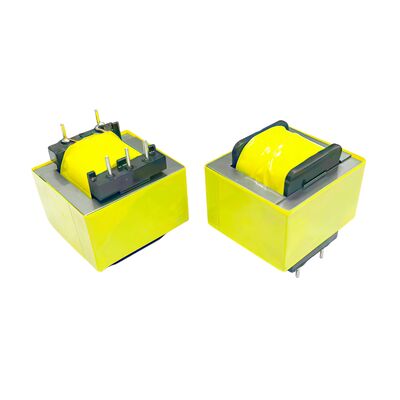

Εικόνες Προϊόντων
Μετασχηματιστής Υψηλής Συχνότητας Ισχύος EE28 με Επαγωγή 3.8mH, Ονομαστικό Ρεύμα 2A και Πυρήνα από Φύλλο Χάλυβα Πυριτίου 0 Μετασχηματιστής Υψηλής Συχνότητας Ισχύος EE28 με Επαγωγή 3.8mH, Ονομαστικό Ρεύμα 2A και Πυρήνα από Φύλλο Χάλυβα Πυριτίου 1 Μετασχηματιστής Υψηλής Συχνότητας Ισχύος EE28 με Επαγωγή 3.8mH, Ονομαστικό Ρεύμα 2A και Πυρήνα από Φύλλο Χάλυβα Πυριτίου 2 Μετασχηματιστής Υψηλής Συχνότητας Ισχύος EE28 με Επαγωγή 3.8mH, Ονομαστικό Ρεύμα 2A και Πυρήνα από Φύλλο Χάλυβα Πυριτίου 3 Μετασχηματιστής Υψηλής Συχνότητας Ισχύος EE28 με Επαγωγή 3.8mH, Ονομαστικό Ρεύμα 2A και Πυρήνα από Φύλλο Χάλυβα Πυριτίου 4 Μετασχηματιστής Υψηλής Συχνότητας Ισχύος EE28 με Επαγωγή 3.8mH, Ονομαστικό Ρεύμα 2A και Πυρήνα από Φύλλο Χάλυβα Πυριτίου 5 Μετασχηματιστής Υψηλής Συχνότητας Ισχύος EE28 με Επαγωγή 3.8mH, Ονομαστικό Ρεύμα 2A και Πυρήνα από Φύλλο Χάλυβα Πυριτίου 6
