PQ2620 Μετασχηματιστής ισχύος πυρήνα υψηλής συχνότητας από φερύτη 100W-250W 500kHz για διακόπτηση τροφοδοσίας

Ονομασία μάρκας: ZXY
Αριθμός μοντέλου: PQ2620
Τροποποιημένο: Διαπραγματεύσιμος
τιμή: Διαπραγματεύσιμα
Πληροφορίες συσκευασίας: ΧΑΡΤΟΚΙΒΩΤΙΟ
Πληροφορίες λεπτομέρειας
Περιγραφή του προϊόντος
Πληροφορίες λεπτομέρειας
Τόπος καταγωγής:
Shenzhen Guangdong
Πιστοποίηση:
RoHS、ISO9001、CE
Επισημαίνω:

PQ2620 Μετασχηματιστής υψηλής συχνότητας

,

Μετασχηματιστής πυρήνα φερρίτη 100W-250W

,

Μετασχηματιστής ισχύος 500 kHz

Περιγραφή του προϊόντος
Μετασχηματιστής Υψηλής Συχνότητας PQ2620 Πυρήνας Φερρίτη Μετασχηματιστής Ισχύος Τροφοδοτικό Μεταγωγής
Ο μετασχηματιστής υψηλής συχνότητας PQ2620 χρησιμοποιεί πυρήνες φερρίτη υψηλής απόδοσης και αντιπροσωπεύει μια συμπαγή λύση μετατροπής ισχύος ειδικά σχεδιασμένη για σύγχρονα τροφοδοτικά μεταγωγής (SMPS). Ο μοναδικός σχεδιασμός μαγνητικού πυρήνα τύπου PQ (Power Quality) επιτυγχάνει εξαιρετική πυκνότητα ισχύος σε περιορισμένο χώρο PCB, μειώνοντας παράλληλα αποτελεσματικά την ηλεκτρομαγνητική παρεμβολή EMI και τις απώλειες του μαγνητικού πυρήνα μέσω βελτιστοποιημένης δομής μαγνητικού κυκλώματος. Αυτός ο μετασχηματιστής υποστηρίζει συνήθως μετάδοση ισχύος από 100W έως 250W, με συχνότητες λειτουργίας έως 500kHz. Εφαρμόζεται ευρέως σε μετατροπείς flyback, μονάδες τροφοδοσίας AC-DC, οδηγούς LED και απομονωμένα συστήματα τροφοδοσίας για βιομηχανικό και επικοινωνιακό εξοπλισμό, επιτυγχάνοντας μια βέλτιστη ισορροπία μεταξύ υψηλής απόδοσης, μικρογραφίας και θερμικής απόδοσης.
Βασικές Εφαρμογές
Ηλεκτρονικά Καταναλωτικών Προϊόντων και Τροφοδοτικά
  • Τροφοδοτικά μεταγωγής μεσαίας έως υψηλής ισχύος για επιτραπέζιους υπολογιστές, διακομιστές και βιομηχανικό εξοπλισμό
  • Τροφοδοτικά γρήγορης φόρτισης και φορητών υπολογιστών, συμπεριλαμβανομένης της γρήγορης φόρτισης USB PD (60W και άνω)
  • Μονάδες τροφοδοσίας οικιακών συσκευών
Βιομηχανικός και Επικοινωνιακός Εξοπλισμός
  • Τροφοδοτικά υποδομών επικοινωνιών για διακόπτες δικτύου, δρομολογητές και σταθμούς βάσης
  • Συστήματα τροφοδοσίας βιομηχανικού ελέγχου για εξοπλισμό και όργανα
  • Αδιάλειπτα τροφοδοτικά UPS για εφεδρεία κρίσιμου εξοπλισμού
Εφαρμογές Αυτοκινήτων και Νέας Ενέργειας
  • Ενσωματωμένοι φορτιστές ηλεκτρικών οχημάτων και συστήματα διαχείρισης μπαταριών
  • Βοηθητικές πηγές τροφοδοσίας φωτοβολταϊκών μετατροπέων
Επαγγελματικές και Ειδικές Εφαρμογές
  • Τροφοδοτικά ιατρικού εξοπλισμού με υψηλές απαιτήσεις απομόνωσης και ασφάλειας
  • Μετασχηματιστές πυρήνα εξοπλισμού φόρτισης ηλεκτρικών οχημάτων
  • Τροφοδοτικά οδηγών πύλης για οδηγούς IGBT ή MOSFET σε μετατροπείς
  • Οδηγοί LED υψηλής ποιότητας και υψηλής ισχύος
Χαρακτηριστικά Απόδοσης
Χαρακτηριστικό Περιγραφή Όφελος
Υψηλή Πυκνότητα Ισχύος Συμπαγής γεωμετρία PQ26/20 με βελτιστοποιημένη περιοχή περιέλιξης Εξοικονομεί πολύτιμο χώρο PCB, ενώ διαχειρίζεται σημαντική ισχύ (συνήθως 100W-250W)
Χαμηλή Απώλεια Πυρήνα (Απώλεια Σιδήρου) Υλικό φερρίτη Mn-Zn υψηλής ποιότητας (PC40, PC95) βελτιστοποιημένο για υψηλές συχνότητες Μειώνει την παραγωγή θερμότητας· βελτιώνει τη συνολική ενεργειακή απόδοση (έως 98% σε ορισμένα σχέδια)
Ανώτερη Θερμική Διαχείριση Το σχήμα PQ (Power Quality) παρέχει μεγάλη αναλογία επιφάνειας προς όγκο Εξαιρετική απαγωγή θερμότητας· επιτρέπει ψυχρότερη λειτουργία υπό πλήρες φορτίο
Υψηλό Ρεύμα Κορεσμού Βελτιστοποιημένο μήκος μαγνητικής διαδρομής και σχεδιασμός κενού αέρα Αποτρέπει τον κορεσμό του πυρήνα κατά τη διάρκεια ρευμάτων αιχμής, διασφαλίζοντας σταθερή αυτεπαγωγή
Εξαιρετική Θωράκιση EMI Γεωμετρία κλειστού πυρήνα με ελάχιστη διαρροή μαγνητικής ροής Μειώνει τις ηλεκτρομαγνητικές παρεμβολές· απλοποιεί τον σχεδιασμό φίλτρου για συμμόρφωση EMC
Ευρύ Εύρος Συχνότητας Σχεδιασμένο για να λειτουργεί αποτελεσματικά από 50kHz έως 500kHz+ Κατάλληλο για σύγχρονες τοπολογίες SMPS υψηλής συχνότητας (Flyback, Forward, LLC)
Υψηλή Τάση Απομόνωσης Φυσικός διαχωρισμός μεταξύ πρωτεύοντος και δευτερεύοντος τυλίγματος Συμμορφώνεται με πρότυπα ασφαλείας (απομόνωση 1500VAC - 3000VAC) για βιομηχανική και ιατρική χρήση
Μηχανική Σταθερότητα Άκαμπτη κατασκευή μπομπίνας με ακριβή ευθυγράμμιση ακροδεκτών Αξιόπιστη τοποθέτηση PCB· ανθεκτικό σε κραδασμούς και θερμικό σοκ

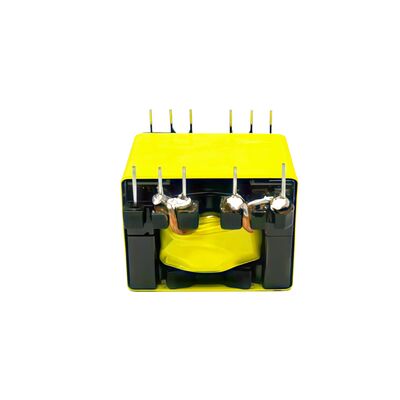

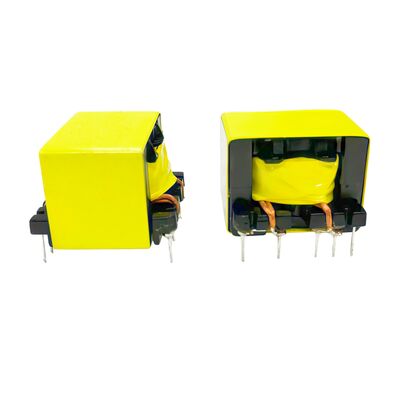

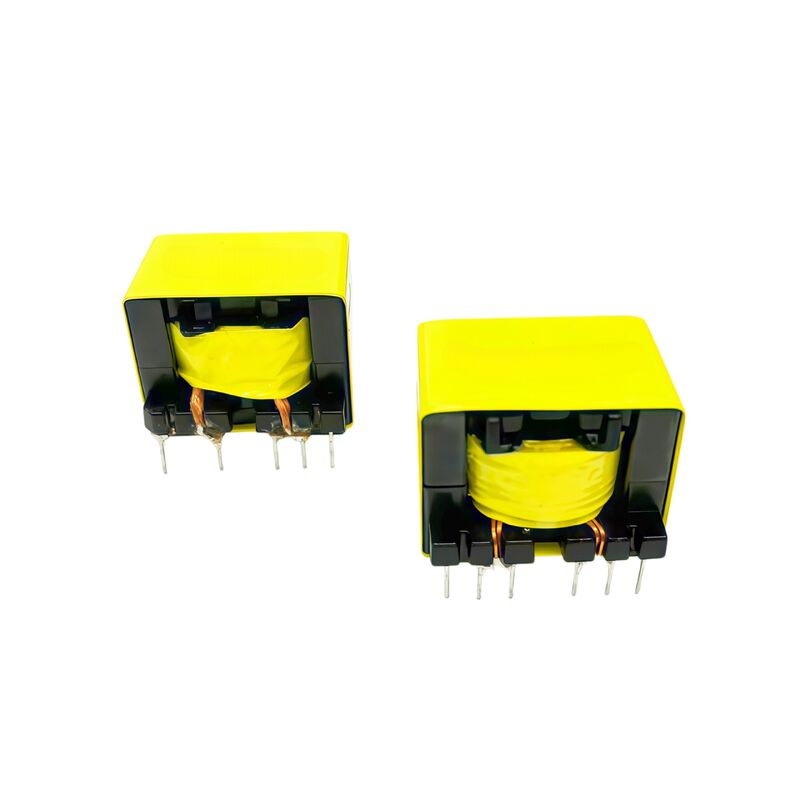

Εικόνες Προϊόντων
PQ2620 Μετασχηματιστής ισχύος πυρήνα υψηλής συχνότητας από φερύτη 100W-250W 500kHz για διακόπτηση τροφοδοσίας 0 PQ2620 Μετασχηματιστής ισχύος πυρήνα υψηλής συχνότητας από φερύτη 100W-250W 500kHz για διακόπτηση τροφοδοσίας 1 PQ2620 Μετασχηματιστής ισχύος πυρήνα υψηλής συχνότητας από φερύτη 100W-250W 500kHz για διακόπτηση τροφοδοσίας 2 PQ2620 Μετασχηματιστής ισχύος πυρήνα υψηλής συχνότητας από φερύτη 100W-250W 500kHz για διακόπτηση τροφοδοσίας 3 PQ2620 Μετασχηματιστής ισχύος πυρήνα υψηλής συχνότητας από φερύτη 100W-250W 500kHz για διακόπτηση τροφοδοσίας 4
Προτεινόμενα Προϊόντα
PQ2620 Μετασχηματιστής ισχύος πυρήνα υψηλής συχνότητας από φερύτη 100W-250W 500kHz για διακόπτηση τροφοδοσίας 5
Εταιρικό Προφίλ
PQ2620 Μετασχηματιστής ισχύος πυρήνα υψηλής συχνότητας από φερύτη 100W-250W 500kHz για διακόπτηση τροφοδοσίας 6 PQ2620 Μετασχηματιστής ισχύος πυρήνα υψηλής συχνότητας από φερύτη 100W-250W 500kHz για διακόπτηση τροφοδοσίας 7 PQ2620 Μετασχηματιστής ισχύος πυρήνα υψηλής συχνότητας από φερύτη 100W-250W 500kHz για διακόπτηση τροφοδοσίας 8
