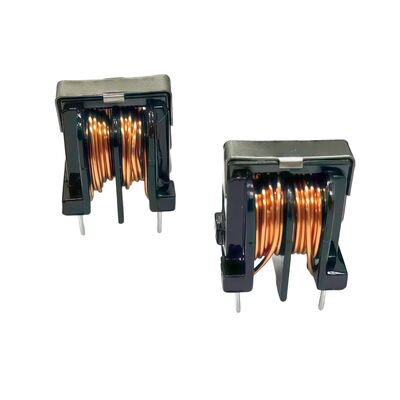

UU10.5 Βόρειο φίλτρο κοινής λειτουργίας EMI Δυναμικό πνίξιμο με υψηλή διαπερατότητα

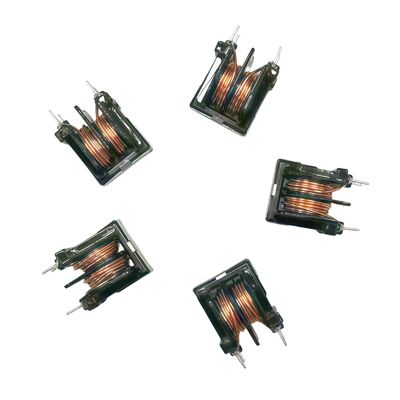

  • Ονομασία

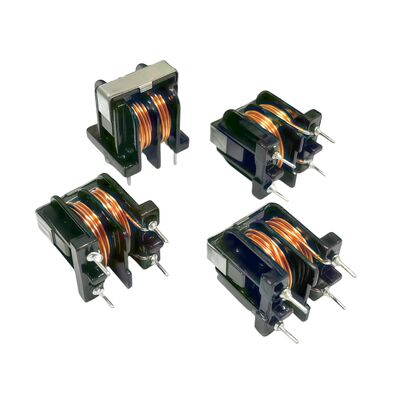

  • Ονομασία
  • Ονομασία

UU10.5 Βόρειο φίλτρο κοινής λειτουργίας EMI Δυναμικό πνίξιμο με υψηλή διαπερατότητα

Ονομασία μάρκας: ZXY
Αριθμός μοντέλου: UU10.5
Τροποποιημένο: Διαπραγματεύσιμος
τιμή: Διαπραγματεύσιμα
Πληροφορίες συσκευασίας: 3-4 εβδομάδες
Πληροφορίες λεπτομέρειας
Περιγραφή του προϊόντος
Πληροφορίες λεπτομέρειας
Τόπος καταγωγής:
Shenzhen Guangdong
Πιστοποίηση:
RoHS、ISO9001、CE
Επισημαίνω:

Φίλτρο κοινής λειτουργίας κάθετης προσθήκης συσκευασίας

,

10mm * 13mm Pitch EMI Power Choke

,

Επαγωγέας κοινής λειτουργίας πυρήνα φερρίτη υψηλής διαπερατότητας

Περιγραφή του προϊόντος
Φίλτρο κοινής λειτουργίας κατακόρυφης σειράς UU10.5
Φίλτρο κοινής λειτουργίας κατακόρυφης σειράς EMI, απόσταση φίλτρου 10 x 13mm, σχεδιασμένο για την καταστολή ηλεκτρομαγνητικών παρεμβολών κοινής λειτουργίας σε γραμμές τροφοδοσίας και σήματος.
Επισκόπηση προϊόντος
Τα φίλτρα κοινής λειτουργίας κατακόρυφης σειράς UU10.5 χρησιμοποιούν πυρήνες φερρίτη σιδήρου υψηλής διαπερατότητας και σχεδιασμό κλειστού μαγνητικού κυκλώματος. Με τη χρήση κατακόρυφης εισαγωγής τύπου σφράγισης και ακριβούς απόστασης ακροδεκτών 10mm x 13mm, διασφαλίζεται η συμβατότητα με τη διάταξη PCB. Ο σχεδιασμός δύο τμημάτων κυκλώματος μονής στρώσης μειώνει την παράσιτη χωρητικότητα, παρέχοντας έτσι υψηλή αντίσταση και εξαιρετική απόδοση καταστολής θορύβου υψηλής συχνότητας.
Κύριες λειτουργίες
  • Καταστολή ηλεκτρομαγνητικών παρεμβολών κοινής λειτουργίας:Αποτελεσματική καταστολή της ροής ρεύματος κοινής λειτουργίας, ενώ επιτρέπει τη διέλευση του σήματος διαφορικού ρεύματος χωρίς εξασθένηση.
  • Φιλτράρισμα θορύβου υψηλής συχνότητας:Διατήρηση υψηλής αντίστασης στην περιοχή υψηλών συχνοτήτων, επιτυγχάνοντας εξαιρετική καταστολή θορύβου υψηλής συχνότητας.
  • Απομόνωση και προστασία κυκλώματος:Θωράκιση μεταξύ των συσκευών και του δικτύου τροφοδοσίας, αποτρέποντας τη διάδοση αμφίδρομου θορύβου.
  • Ενίσχυση σταθερότητας συστήματος:Ο σχεδιασμός κλειστού μαγνητικού κυκλώματος μειώνει τη διαρροή μαγνητικού πεδίου, βελτιώνοντας την αντοχή σε κρούσεις.
  • Συμμόρφωση EMC:Βοηθά τα ηλεκτρονικά προϊόντα να πληρούν τα πρότυπα συμβατότητας CCC, UL, CE και άλλα ηλεκτρομαγνητικά πρότυπα.
Χαρακτηριστικά απόδοσης
Κατηγορία λειτουργίας Χαρακτηριστικά απόδοσης Ονομαστική τιμή / Περιγραφή
Πυρήνας και ηλεκτρικά χαρακτηριστικά Υλικό πυρήνα Πυρήνας φερρίτη σιδήρου υψηλής διαπερατότητας
Πυρήνας και ηλεκτρικά χαρακτηριστικά Αριθμός στροφών 2
Πυρήνας και ηλεκτρικά χαρακτηριστικά Εύρος αυτεπαγωγής 0.6 mH έως 50 mH (Συχνότητα δοκιμής: 1kHz)
Πυρήνας και ηλεκτρικά χαρακτηριστικά Αντίσταση συνεχούς ρεύματος (DCR) 0.2Ω έως 3Ω (Ανάλογα με την τιμή αυτεπαγωγής)
Πυρήνας και ηλεκτρικά χαρακτηριστικά Ονομαστικό ρεύμα 0.3A έως 2.0A (Αντίστροφα ανάλογο με την αυτεπαγωγή)
Πυρήνας και ηλεκτρικά χαρακτηριστικά Απόδοση υψηλής συχνότητας Έχει υψηλή αντίσταση εντός του εύρους εφαρμόσιμων συχνοτήτων· έχει υψηλή συχνότητα αυτοσυντονισμού
Μηχανική και δομή Τύπος τοποθέτησης Διαμπερής (DIP)
Μηχανική και δομή Τυπική απόσταση ακροδεκτών 10mm x 13mm (Απόσταση ακροδεκτών)
Μηχανική και δομή Συσκευασία / Κουτί Κατακόρυφο, DIP-4P
Μηχανική και δομή Δομή περιέλιξης Χρησιμοποιεί δομή κυκλώματος δύο τμημάτων μονής στρώσης για τη μείωση της παράσιτης χωρητικότητας
Μηχανική και δομή Σχεδιασμός Κλειστό μαγνητικό κύκλωμα για μείωση της διαρροής μαγνητικού πεδίου
Περιβάλλον και ασφάλεια Θερμοκρασία λειτουργίας -40°C έως +125°C
Περιβάλλον και ασφάλεια Αντίσταση μόνωσης Ελάχιστο 100MΩ
Περιβάλλον και ασφάλεια Αντοχή σε τάση Τάση μεταξύ των περιελίξεων: ≥1.5KV AC· 1000V AC/0.8KV DC
Περιβάλλον και ασφάλεια Συμμόρφωση RoHS, REACH
Εικόνες προϊόντων
UU10.5 垂直共模滤波器正面图 UU10.5 垂直共模滤波器侧视图 UU10.5 垂直共模滤波器俯视图 UU10.5 垂直共模滤波器引脚详情 UU10.5 垂直共模滤波器尺寸视图
