Η σειρά PQ Νέα ενέργεια υψηλής ισχύος υψηλής συχνότητας μετασχηματισμού για την φόρτιση ηλεκτρικών οχημάτων

Ονομασία μάρκας:	ZXY
Αριθμός μοντέλου:	ZXY-PQ
Τροποποιημένο:	Διαπραγματεύσιμος
τιμή:	Διαπραγματεύσιμα
Πληροφορίες συσκευασίας:	ΧΑΡΤΟΚΙΒΩΤΙΟ

Πληροφορίες λεπτομέρειας

Περιγραφή του προϊόντος

Πληροφορίες λεπτομέρειας

Τόπος καταγωγής:

Shenzhen Guangdong

Πιστοποίηση:

RoHS、ISO9001、CE

Επισημαίνω:

Μετασχηματιστής υψηλής ισχύος υψηλής συχνότητας

Νέος Ενεργειακός Μετασχηματιστής Ισχύος

Μετασχηματιστής σειράς PQ 6 kW

Περιγραφή του προϊόντος

Νέος ενεργειακός μετασχηματιστής υψηλής ισχύος της σειράς PQ

Ο νέος μετασχηματιστής υψηλής συχνότητας υψηλής ισχύος και υψηλής ενέργειας της σειράς PQ είναι ένα μαγνητικό στοιχείο υψηλών επιδόσεων που έχει σχεδιαστεί ειδικά για φορτιστές ηλεκτρικών οχημάτων (OBC),σταθμοί φόρτισηςΜε βελτιστοποιημένη γεωμετρία μαγνητικού πυρήνα PQ που συνδυάζει μεγάλη περιοχή παραθύρου με μεγάλη περιοχή διατομής μαγνητικού πυρήνα,Αυτή η σειρά προσφέρει ισχυρή ικανότητα επεξεργασίας ισχύος σε ένα συμπαγές παράγοντα μορφής.

Βασικά πλεονεκτήματα

Περιοχή ισχύος από 50W έως 6kW+ με συμπαγές σχεδιασμό μεγέθους
Υλικά φερριτών με χαμηλή απώλεια (PC44, 3C95, N87) για σταθερή λειτουργία υψηλής συχνότητας
Περιοχή συχνότητας λειτουργίας: 20 kHz έως 500 kHz
Απόδοση μετατροπής άνω του 95%
Σύνθετη δομή με χαμηλή μαγνητική διαρροή και ισχυρή αντιανταναγκαστική απόδοση
Υποστηρίζει πολλαπλές τοπολογίες, συμπεριλαμβανομένων των flyback, forward, LLC συντονισμού, και πλήρη γέφυρα
Προσαρμόσιμη αναλογία περιστροφών περιστροφής, επίπεδο μόνωσης (B/F/H) και διαμόρφωση πινών
Υψηλή πυκνότητα ισχύος με εξαιρετική θερμική διαχείριση
Αξιόπιστη απομόνωση ασφαλείας με τάση αντοχής έως 3,75kV-4kV

Εφαρμογές

Αυτός ο μετασχηματιστής χρησιμεύει ως βασικό συστατικό στα φορτιστήρια ηλεκτρικών οχημάτων (OBC), σταθμούς ταχείας φόρτισης συνεχούς ρεύματος και βοηθητικούς μετατροπείς συνεχούς ρεύματος-πράγματος.Χρησιμοποιείται ευρέως σε συστήματα ανανεώσιμης ενέργειας, συμπεριλαμβανομένων των φωτοβολταϊκών μετατροπώνΟι βιομηχανικές εφαρμογές περιλαμβάνουν σταθμούς βάσης επικοινωνιών, αδιάκοπες πηγές ρεύματος (UPS), πηγές ρεύματος διακομιστών,βιομηχανικός εξοπλισμός ελέγχου, βοηθητικά συστήματα ηλεκτροδότησης σιδηροδρομικής διαμετακόμισης, συσκευές έξυπνου δικτύου και καταναλωτικά ηλεκτρονικά υψηλής τεχνολογίας, όπως ταχεία φορτιστήρια για ηλεκτρικά εργαλεία και drones.

Χαρακτηριστικά επιδόσεων

Χαρακτηριστικό απόδοσης	Προδιαγραφή / Πληροφορίες
Βασικό υλικό	Υλικά φερριτίου με χαμηλή απώλεια (π.χ. PC44, 3C94, N87, N67)
Δραστηριακή συχνότητα	20 kHz έως 500 kHz (τυπικό)
Πεδίο ισχύος εξόδου	0.5 VA έως 6 kW+, ανάλογα με το μέγεθος του πυρήνα (π.χ. PQ20: 50W κατ' ανώτατο όριο, PQ35/35: 350W, PQ50: 1000W+)
Αποτελεσματικότητα	Μέχρι 95% έως 99%
Θέρμανση λειτουργίας	-40°C έως +125°C (τυπικά), ορισμένα μοντέλα έως +180°C
Θέρμανση αποθήκευσης	-40 °C έως +100 °C (τυπικό)
Δυνατότητα διηλεκτρικής (υπόθεση)	1.5 kV έως 4,0 kV AC, ανάλογα με τις απαιτήσεις μόνωσης
Αντίσταση μόνωσης	100 MΩ ανά λεπτό σε DC500V
Ανταγωγικότητα Αντιδράσεις	Συνήθως ±8% έως ±10% σε 1 kHz/0,25V ή 1 kHz/1V
Αντίσταση συνεχούς ρεύματος (DCR)	Από 4 mΩ έως 780 mΩ (διαφέρει ανάλογα με την επικάλυψη και το μοντέλο)
Ινδυτικότητα διαρροής	Συνήθως 4,0 μH Max. έως 6,0 μH Max.
Γεωμετρία πυρήνα	Βελτιωμένο σχήμα PQ για υψηλή πυκνότητα ισχύος, χαμηλή ροή διαρροής και καλή θερμική απόδοση

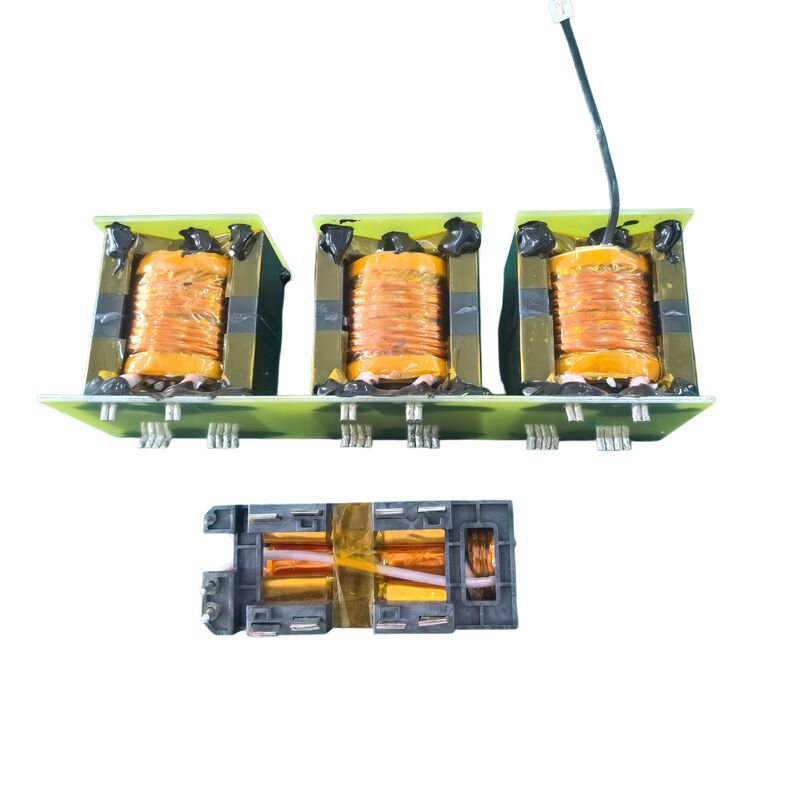

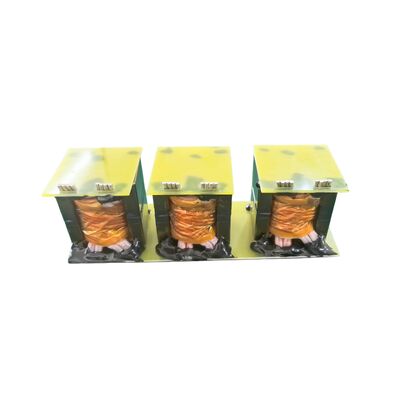

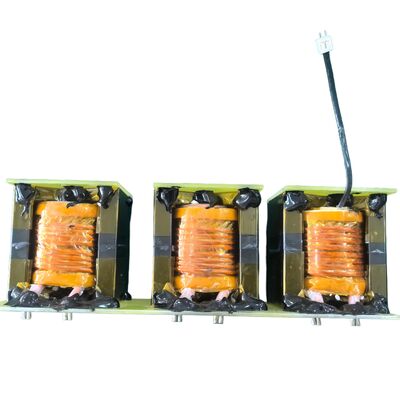

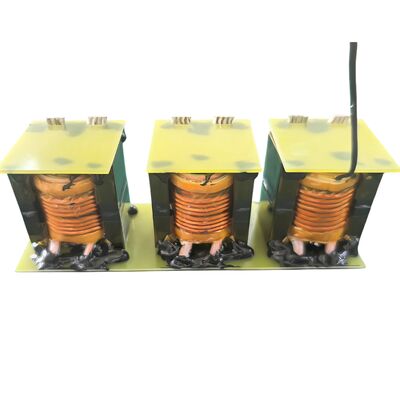

Εικόνες προϊόντων
