ETD34 Ψηλός μετασχηματιστής υψηλής συχνότητας με απομόνωση 4000VAC και πυρήνα φεριτίου για εφαρμογές εναλλαγής ισχύος
  • Ονομασία
  • Ονομασία
  • Ονομασία

ETD34 Ψηλός μετασχηματιστής υψηλής συχνότητας με απομόνωση 4000VAC και πυρήνα φεριτίου για εφαρμογές εναλλαγής ισχύος

Ονομασία μάρκας: ZXY
Τροποποιημένο: Διαπραγματεύσιμος
τιμή: Διαπραγματεύσιμα
Πληροφορίες συσκευασίας: ΧΑΡΤΟΚΙΒΩΤΙΟ
Πληροφορίες λεπτομέρειας
Περιγραφή του προϊόντος
Πληροφορίες λεπτομέρειας
Τόπος καταγωγής:
Shenzhen Guangdong
Πιστοποίηση:
RoHS、ISO9001、CE
Επισημαίνω:

Μετασχηματιστής υψηλής συχνότητας κάθετης τοποθέτησης

,

Μετασχηματιστής ισχύος διακόπτη απομόνωσης 4000VAC

,

Μετασχηματιστής πυρήνα σιδηρουργίου ETD34

Περιγραφή του προϊόντος
ETD34 Ψηλός μετασχηματιστής υψηλής συχνότητας
Μετασχηματιστής υψηλής απόδοσης με εξαιρετικά χαρακτηριστικά ηλεκτρικής απομόνωσης για απαιτητικές βιομηχανικές εφαρμογές.
Επισκόπηση του προϊόντος
Ο κατακόρυφος μετασχηματιστής ισχύος υψηλής συχνότητας ETD34 διαθέτει ανώτερη ηλεκτρική μόνωση με πρωτογενείς και δευτερογενείς περιτυλίξεις που έχουν σχεδιαστεί με ακριβή στρώματα μόνωσης και φυσική απόσταση.Επικεφαλής για την κατασκευή ηλεκτρικών συσσωρευτών, αποτρέπει αποτελεσματικά την βλάβη υψηλής τάσης προστατεύοντας παράλληλα τους χειριστές από τους κινδύνους ηλεκτροπληξίας.
Βασικές λειτουργίες
  • Μετατροπή τάσης και μετάδοση ισχύος:Χρησιμοποιεί υψηλής συχνότητας μαγνητική σύνδεση πυρήνα για αποτελεσματική μεταφορά ενέργειας μεταξύ πρωτογενούς και δευτερογενούς τροχούς, μετατρέποντας την εισερχόμενη τάση συνεχούς ρεύματος σε απαιτούμενες τάσεις εξόδου.
  • Ηλεκτρική μόνωση και προστασία ασφάλειας:Παρέχει φυσική και ηλεκτρική απομόνωση μεταξύ των πρωτογενών (υψηλής τάσης) και δευτερογενών (χαμηλής τάσης) πλευρών, διασφαλίζοντας την ασφάλεια των χρηστών και αποκόπτοντας τις διαδρομές διάδοσης θορύβου κοινής λειτουργίας.
  • Αποθήκευση και ρύθμιση ενέργειας:Λειτουργεί τόσο ως μετασχηματιστής όσο και ως επαγωγός αποθήκευσης ενέργειας σε τοπολογίες flyback, αποθηκεύοντας μαγνητική ενέργεια κατά τη διάρκεια της αγωγίας και απελευθερώνοντας σε δευτερογενές φορτίο κατά τη διάρκεια των περιόδων διακοπής του σωλήνα.
Χαρακτηριστικά επιδόσεων
Κατηγορία χαρακτηριστικών Χαρακτηριστικό απόδοσης Τυπική αξία / περιγραφή
Ηλεκτρική απόδοση Υψηλή συχνότητα λειτουργίας Δραστηριότητα 20 kHz έως 500 kHz για υψηλή πυκνότητα ισχύος και μειωμένο μέγεθος συστατικού
Ηλεκτρική απόδοση Αποτελεσματικότητα μετατροπής Το σχήμα του πυρήνα ETD μειώνει τις απώλειες χαλκού και πυρήνα, επιτυγχάνοντας απόδοση > 85%-90%
Ηλεκτρική απόδοση Περιοχή χειρισμού ισχύος 15W έως 150W+ ανάλογα με την τοπολογία του κυκλώματος (Flyback, Forward, LLC)
Ασφάλεια & Απομόνωση Υψηλή αντοχή στην τάση Διορισμός απομόνωσης πρωτεύουσας έως δευτερογενούς από 3000VAC έως 4000VAC
Ασφάλεια & Απομόνωση Αξία μόνωσης Συμμορφώνεται με τα πρότυπα UL, CE με ενισχυμένα στρώματα μόνωσης
Μαγνητικά και θερμικά Χαμηλή απώλεια πυρήνα Τα υλικά φεριτίου (PC40, PC44) ελαχιστοποιούν την υστερέση και τις απώλειες κυκλικού ρεύματος
Μαγνητικά και θερμικά Μικρή επαγωγικότητα διαρροής Δομή και τεχνικές περιστροφής της σόμπας ελέγχου της επαγωγικότητας διαρροής
Μαγνητικά και θερμικά Περιοχή θερμοκρασίας λειτουργίας -40°C έως +125°C Σταθερή λειτουργία σε σκληρά περιβάλλοντα
Μηχανικές Βόρεια τοποθέτηση Εξοικονομεί χώρο PCB και διευκολύνει την καλύτερη διάχυση της θερμότητας
Μηχανικές Μαγνητική ασπίδα Ο σχεδιασμός ETD κλειστού πυρήνα μειώνει τις ηλεκτρομαγνητικές παρεμβολές (EMI)

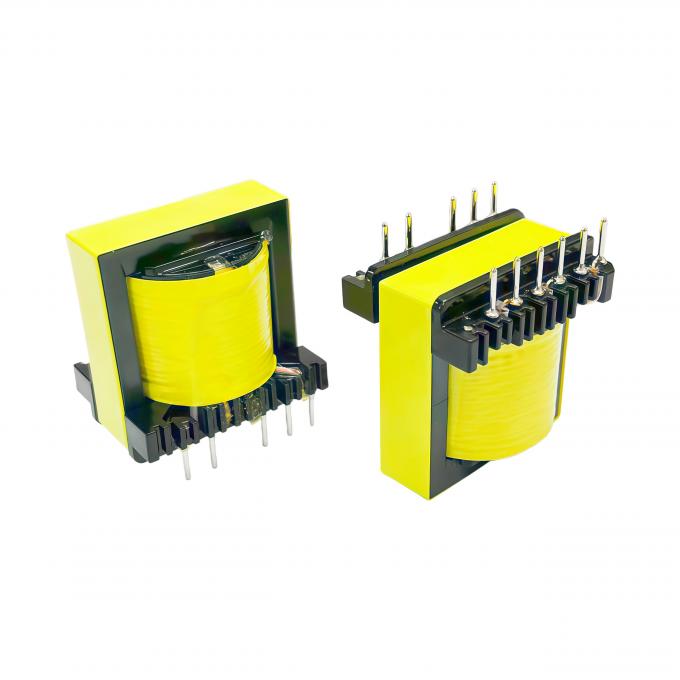

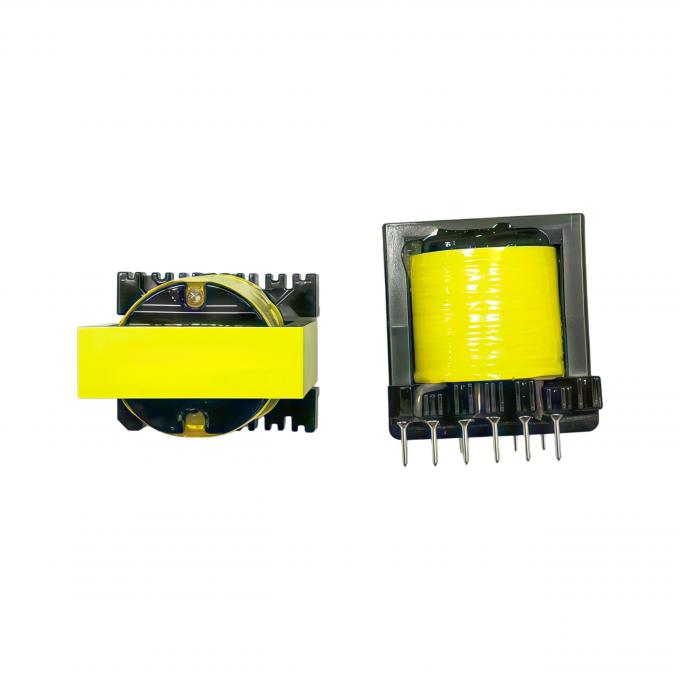

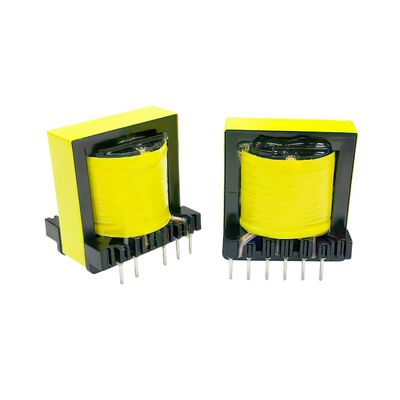

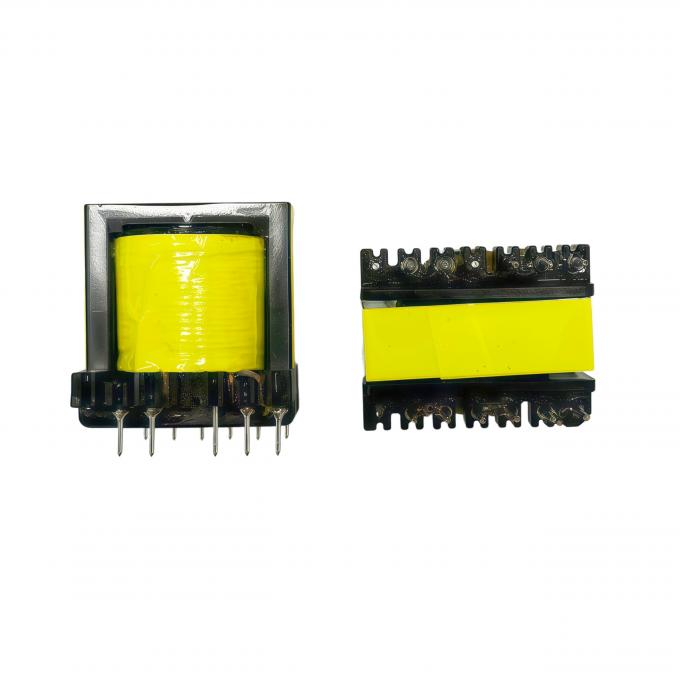

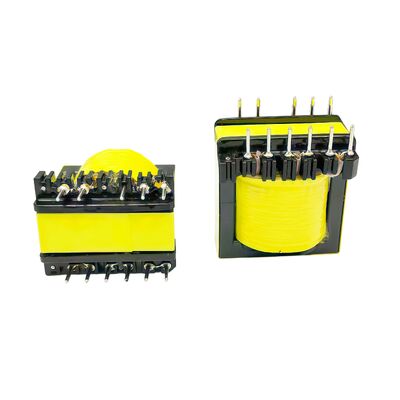

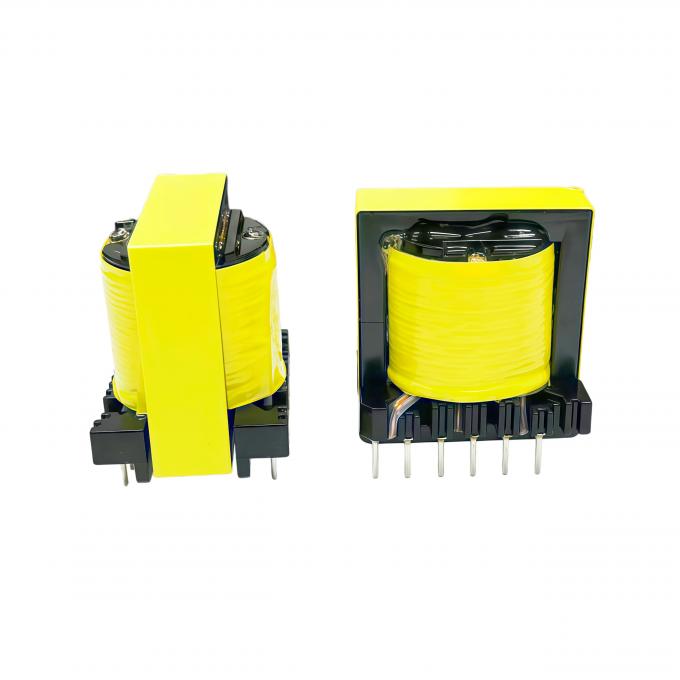

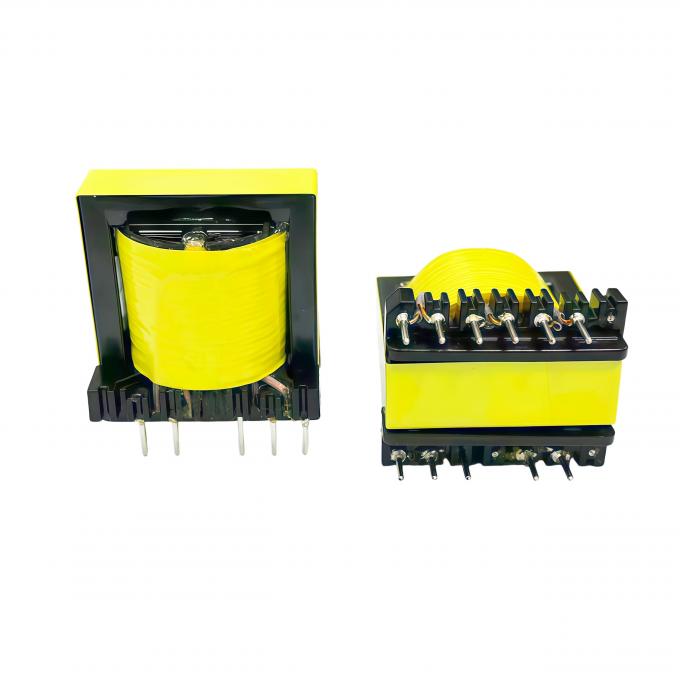

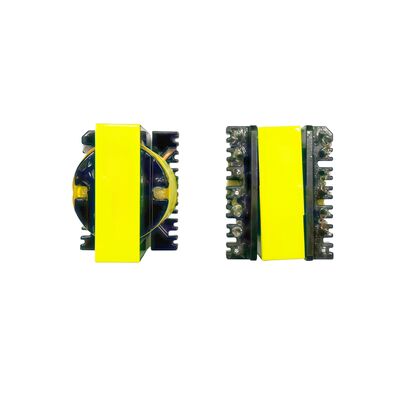

Εικόνες προϊόντων
ETD34 Ψηλός μετασχηματιστής υψηλής συχνότητας με απομόνωση 4000VAC και πυρήνα φεριτίου για εφαρμογές εναλλαγής ισχύος 0 ETD34 Ψηλός μετασχηματιστής υψηλής συχνότητας με απομόνωση 4000VAC και πυρήνα φεριτίου για εφαρμογές εναλλαγής ισχύος 1 ETD34 Ψηλός μετασχηματιστής υψηλής συχνότητας με απομόνωση 4000VAC και πυρήνα φεριτίου για εφαρμογές εναλλαγής ισχύος 2 ETD34 Ψηλός μετασχηματιστής υψηλής συχνότητας με απομόνωση 4000VAC και πυρήνα φεριτίου για εφαρμογές εναλλαγής ισχύος 3 ETD34 Ψηλός μετασχηματιστής υψηλής συχνότητας με απομόνωση 4000VAC και πυρήνα φεριτίου για εφαρμογές εναλλαγής ισχύος 4 ETD34 Ψηλός μετασχηματιστής υψηλής συχνότητας με απομόνωση 4000VAC και πυρήνα φεριτίου για εφαρμογές εναλλαγής ισχύος 5
