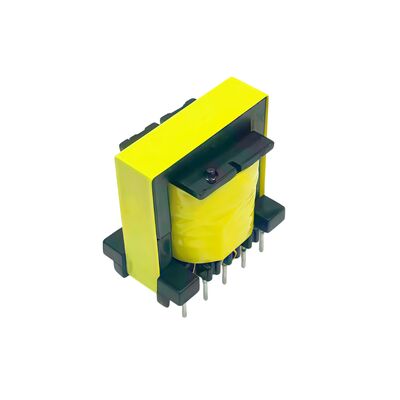

Προσαρμοσμένος μετασχηματιστής υψηλής συχνότητας EF25 για φορτιστή τροφοδοσίας SMPS Flyback

Ονομασία μάρκας: ZXY
Αριθμός μοντέλου: Δελτίο ΕΚΑΧ, Δελτίο ΕΚΑΧ
Τροποποιημένο: Διαπραγματεύσιμος
τιμή: Διαπραγματεύσιμα
Πληροφορίες συσκευασίας: Χαρτοκιβώτιο
Πληροφορίες λεπτομέρειας
Περιγραφή του προϊόντος
Πληροφορίες λεπτομέρειας
Τόπος καταγωγής:
Shenzhen Guangdong
Πιστοποίηση:
RoHS、ISO9001、CE
Επισημαίνω:

Προσαρμοσμένος μετασχηματιστής EF25 Flyback SMPS

,

μετασχηματιστής τροφοδοσίας υψηλής συχνότητας

,

μετασχηματιστής EF25 για κυκλώματα φορτιστή

Περιγραφή του προϊόντος

Προσαρμοσμένος μετασχηματιστής υψηλής συχνότητας EF25 για φορτιστή τροφοδοσίας SMPS Flyback

1Περιγραφή του προϊόντος

Ο μετασχηματιστής υψηλής συχνότητας EF25 είναι ένας συμπαγής μετασχηματιστής πυρήνα φερριτίου σχεδιασμένος ειδικά για τοπολογίες flyback σε πηγές ρεύματος διακόπτη (SMPS), φορτιστές μπαταριών και προσαρμογείς ισχύος.Το εύρος ισχύος είναι 10W έως 30W, η συχνότητα λειτουργίας είναι 20kHz έως 200kHz, η απόδοση είναι σταθερή, η αύξηση της θερμοκρασίας είναι χαμηλή και η απόδοση είναι υψηλή.και άλλες προδιαγραφές είναι πλήρως προσαρμόσιμεςΠολύ κατάλληλο για εφαρμογές με περιορισμένο χώρο αλλά που απαιτούν αξιοπιστία και εξατομικευμένες προδιαγραφές.


Σενάριο εφαρμογής:24W USB-C γρήγορη φόρτιση για smartphones και tablets

Πώς λειτουργεί ο μετασχηματιστής EF25 σε αυτό το προϊόν:
Στο εσωτερικό του φορτιστή, ο μετασχηματιστής υψηλής συχνότητας EF25 χρησιμοποιείται σε κύκλωμα SMPS flyback.ή 15V) παρέχοντας μόνωση για λόγους ασφάλειαςΟ μετασχηματιστής λειτουργεί με συχνότητα εναλλαγής 100 kHz, παρέχοντας ισχύ έως 24W (π.χ. 12V / 2A ή 15V / 1.6A).Το συμπαγές μέγεθος του πυρήνα EF25 χωράει τέλεια μέσα στο μικρό κουτί φορτιστή USB-C, ενώ η προσαρμοσμένη επικάλυψη εξασφαλίζει χαμηλή ένταση διαρροής και υψηλή απόδοση (> 88%), μειώνοντας την παραγωγή θερμότητας κατά την ταχεία φόρτιση.

Γιατί να επιλέξετε το EF25 για αυτή την εφαρμογή:

  • Μικρό αποτύπωμα ταιριάζει στο λεπτό σχεδιασμό φορτιστή

  • Υποστηρίζει πολλαπλές τάσεις εξόδου για πρωτόκολλα γρήγορης φόρτισης (QC/PD)

  • Η χαμηλή αύξηση της θερμοκρασίας εξασφαλίζει ασφαλή θερμοκρασία επιφάνειας

  • Προσαρμόσιμες παραμέτρους πληρούν ειδικές απαιτήσεις τάσης και ρεύματος


2Χαρακτηριστικά επιδόσεων

Παράμετρος Προδιαγραφές
Τύπος πυρήνα EF25 (φερριτικό πυρήνα)
Τοπολογία Επιστροφή
Πεδίο ισχύος 10W 30W
Διαμόρφωση πιν 5+5 Πιν (προσαρμόσιμη)
Δραστηριακή συχνότητα 20kHz ̇ 200kHz
Δοκιμή υψηλής θερμοκρασίας 1500V AC / 1min (ή προσαρμοσμένο)
Τάξη μόνωσης Διάταξη Β (130°C) / Διάταξη F (155°C) προαιρετική
Συμμόρφωση RoHS, REACH

Προσαρμοσμένος μετασχηματιστής υψηλής συχνότητας EF25 για φορτιστή τροφοδοσίας SMPS Flyback
