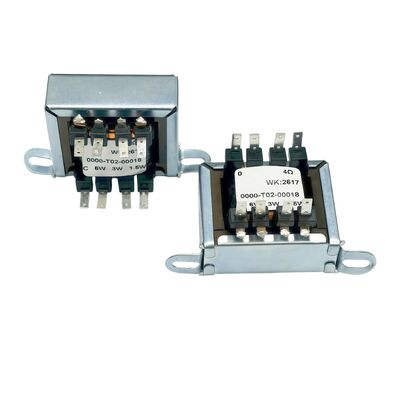

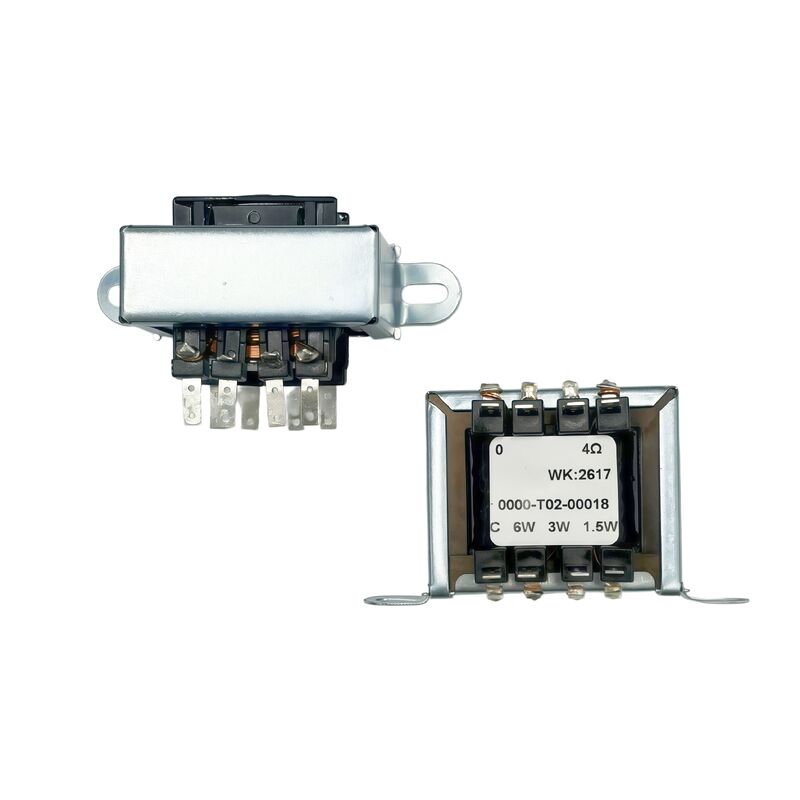

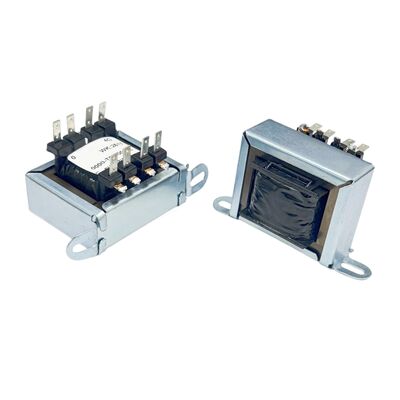

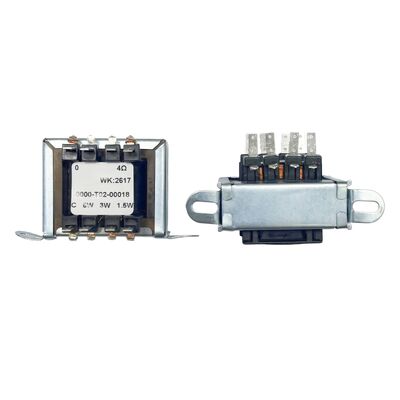

Μετασχηματιστής γραμμής ήχου 6W 3W 1.5W Εγκατάσταση σε σασί Καλωδίωση συγκόλλησης για ηχεία

1. Περιγραφή προϊόντος

Το τελευταίο προϊόν της Zhixiangyuan, ο μετασχηματιστής γραμμής ήχου (6W/3W/1.5W), είναι ένα παθητικό εξάρτημα αντιστοίχισης σύνθετης αντίστασης σχεδιασμένο ειδικά για εγκατάσταση σε συστήματα ηχείων. Σας επιτρέπει να επιλέξετε την κατάλληλη ονομαστική ισχύ (1.5W, 3W ή 6W) για να ταιριάξετε με διαφορετικά ηχεία, διασφαλίζοντας αποτελεσματική μετάδοση σήματος και προστατεύοντας τον ενισχυτή από λανθασμένη σύνθετη αντίσταση φορτίου. Η εγκατάσταση απαιτεί εγκατάσταση σε σασί (χρησιμοποιώντας βίδες ή βάσεις), στη συνέχεια συγκόλληση των πρωτευόντων και δευτερευόντων καλωδίων στους ακροδέκτες εισόδου/εξόδου και σύνδεση του μετασχηματιστή μεταξύ του ενισχυτή και του ηχείου, τηρώντας τη σωστή πολικότητα και διαμόρφωση ακροδέκτη. Αυτή η ρύθμιση χρησιμοποιείται συνήθως σε συστήματα διανομής ήχου πολλαπλών ακροδεκτών (όπως γραμμές 70V/100V) ή σε παλιομοδίτικους ενισχυτές λυχνίας, παρέχοντας ευελιξία για έλεγχο έντασης και γεφύρωση σύνθετης αντίστασης σε πολλαπλά ηχεία. Εάν έχετε οποιεσδήποτε ανάγκες, επικοινωνήστε με το kath@zxycoil.com. Θα κάνουμε το καλύτερο δυνατό για να σας παρέχουμε τεχνική υποστήριξη.

Παράδειγμα εφαρμογής:

Για συστήματα μουσικής υποβάθρου (όπως εμπορικά κέντρα, εστιατόρια, σχολεία), χρειάζεται να εγκαταστήσετε δεκάδες ηχεία οροφής στην οροφή, αλλά η απόσταση μεταξύ του ενισχυτή και των ηχείων μπορεί να είναι αρκετές εκατοντάδες μέτρα.

Πρόβλημα:

Η απευθείας σύνδεση με έναν κανονικό ενισχυτή ισχύος (με σταθερή σύνθετη αντίσταση 4-16 Ω) θα οδηγήσει σε σημαντικές απώλειες κατά τη μετάδοση μεγάλων αποστάσεων, και ο ενισχυτής δεν μπορεί να οδηγήσει ταυτόχρονα τόσα πολλά ηχεία χαμηλής σύνθετης αντίστασης (η συνολική σύνθετη αντίσταση θα είναι πολύ χαμηλή, καίγοντας τον ενισχυτή).

Λύση:
Ο ενισχυτής ισχύος εξάγει ένα σήμα υψηλής τάσης 100V (ενισχυτής σταθερής τάσης).
Εγκαταστήστε έναν μετασχηματιστή 6W/3W/1.5W σε κάθε ηχείο.

Πραγματική καλωδίωση:
Συγκολλήστε το άκρο εισόδου (πλευρά υψηλής τάσης) του μετασχηματιστή στην κύρια γραμμή 100V στην οροφή.
Συνδέστε τον ακροδέκτη εξόδου του μετασχηματιστή (πλευρά χαμηλής αντίστασης, όπως 4Ω/8Ω) στο κόρνο.
Επιλέξτε τον ακροδέκτη ισχύος ανάλογα με την απαιτούμενη ένταση στην περιοχή: χρειάζεται μόνο ήχος υποβάθρου στο μπάνιο, επιλέξτε τη ρύθμιση 1.5W. Η αίθουσα χρειάζεται λίγο πιο δυνατά, επιλέξτε τη ρύθμιση 3W ή 6W.

Αποτέλεσμα:Δεκάδες ηχεία έχουν συνδεθεί παράλληλα στην ίδια γραμμή χωρίς να παρεμβαίνουν μεταξύ τους, και δεν υπάρχει σημαντική εξασθένηση κατά τη μετάδοση μεγάλων αποστάσεων.

2. Χαρακτηριστικά Απόδοσης
